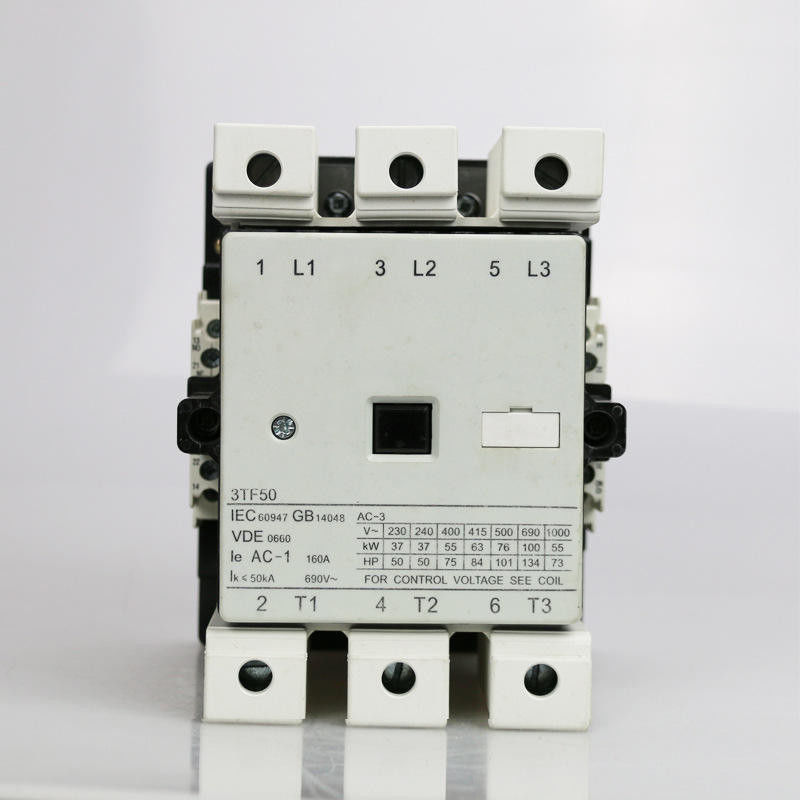

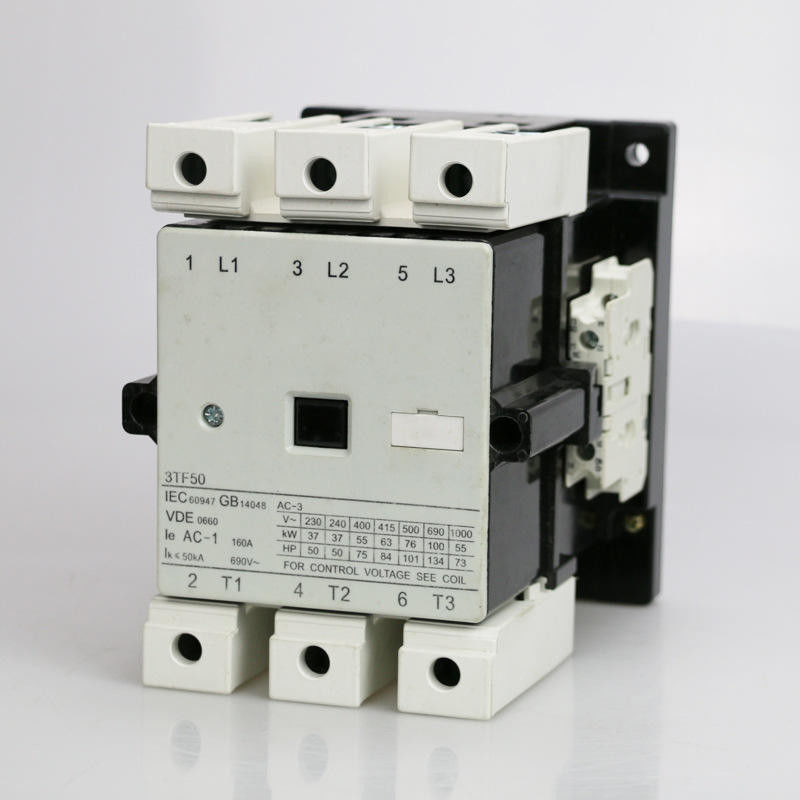

Contator elétrico 220V 380V 110V da C.A. de 2NO 2NC TF50 100A 3P
Aplicação:
O contator da C.A. da série de SFC (em seguida contator) é apropriado para usar nos circuitos até a C.A. avaliado da tensão 690V 50 hertz ou 60 hertz, tensão de isolação avaliado de 690V, e a corrente avaliado de 9à 475A na tensão de trabalho avaliado 380V no tipo de aplicação AC-3, e é usado para a conexão e a quebra interurbanas do circuito. O contator é apropriado no começo e no controle frequentes do motor de C.A.
Este contator da série cumpre com o GB 14048, IEC60947-4-1
Os contatos auxiliares são 2NO+2NC arranjados no máximo. É empregado a conexão de travamento flexível entre o apoio do contato e o núcleo.
Todos os produtos da série podem ser montados pelo parafuso, contator de le≤32A igualmente pelo trilho da instalação.
Parâmetros principais e desempenho técnico:
| Tipo | SFC46 | SFC47 | SFC48 | SFC49 | SFC50 | SFC51 | ||
| Aquecimento avaliado (a) atual | 80 | 90 | 100 | 100 | 160 | 160 | ||
| Tensão de isolação avaliado (v) | 690 | |||||||
| O impacto avaliado suporta a tensão (os quilovolts) | 6 | |||||||
| Rated que faz a capacidade | 10le | |||||||
| Rated que quebra a capacidade | 8le | |||||||
| Polos | 3 | |||||||
| Contato auxiliar | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | ||
| A curto prazo suporte a corrente (A) | 10S | 360 | 504 | 600 | 680 | 880 | 1120 | |
Corrente de trabalho Rated (A) |
380V | AC-3 | 45 | 63 | 75 | 85 | 110 | 140 |
| AC-4 | 24 | 28 | 34 | 42 | 54 | 68 | ||
| Poder verificável do motor (quilowatts) 50Hz |
AC-3 | 220V | 15 | 18,5 | 22 | 26 | 37 | 43 |
| 380V | 22 | 30 | 37 | 45 | 55 | 75 | ||
| 500V | 30 | 41 | 50 | 59 | 76 | 98 | ||
| 660V | 39 | 55 | 67 | 67 | 100 | 100 | ||
| AC-4 | 380V | 12 | 14 | 17 | 21 | 27 | 35 | |
| 660V | 20,8 | 24,3 | 29,5 | 36 | 46,9 | 60 | ||
| Frequência da operação (times/h) | AC-3 | 600 | 600 | 600 | 600 | 600 | 600 | |
| AC-4 | 300 | 300 | 300 | 300 | 300 | 300 | ||
| Vida elétrica (10000/times) | AC-3 | 60 | 60 | 60 | 60 | 60 | 60 | |
| AC-4 | 15 | 15 | 10 | 10 | 10 | 10 | ||
| Vida mecânica (10000/times) | 800 | 800 | 600 | 600 | 600 | 600 | ||
| Atraindo a tolerância da tensão de funcionamento da bobina (C.A.) | (85%~110%) nós +40℃ | |||||||
| Atraindo o consumo de potência da bobina | Manter-se (VA) | 17 | 17 | 32 | 32 | 39 | 39 | |
| Recolhimento (VA) | 183 | 183 | 330 | 330 | 550 | 550 | ||
| Corrente térmica convencional do contato auxiliar (A) | 10 | 10 | 10 | 10 | 10 | 10 | ||
| Tensão de isolação avaliado (v) do contato auxiliar | 690 | 690 | 690 | 690 | 690 | 690 | ||
| Contato auxiliar (a) atual de trabalho avaliado | AC-15 | 380V | 4 | 4 | 4 | 4 | 4 | 4 |
| 220V | 6 | 6 | 6 | 6 | 6 | 6 | ||
| DC-13 | 110V | 1,14 | 1,14 | 1,14 | 1,14 | 1,14 | 1,14 | |
| 220V | 0,48 | 0,48 | 0,48 | 0,48 | 0,48 | 0,48 | ||
Característica da estrutura:
* projeto da segurança contra choque elétrico, mais seguro e seguro
* a característica do volume pequeno, câmara de pouco peso, formando arcos é encerrada, distância formando arcos elétrica pequena
* a construção arco-extinguindo é nova, abrasão dos contatos é pequena, com uma vida elétrica longa
* o funcionamento do ímã que muitas vantagens tais como a boa confiança, impacto resistente, vantagens significativas do cansaço e assim por diante
* o contato tem dois pares de aberto normal e contato auxiliar próximo, além, pode ser contatos mais auxiliares montados
* exceto apertar com parafusos, contator pode ser apertado com o trilho de instalação padrão de 35mm por muito tempo
Dimensão da aparência e da instalação:
Dimensão da instalação:
| Tipo | Um máximo | B máximo | C máximo | a | b | ∅ |
|
SFC46 |
92 | 120 | 125 | 70 | 100 | 5,0 |
| SFC47 | 92 | 120 | 125 | 70 | 100 | 5,0 |
| SFC48 | 105 | 135 | 145 | 80 | 110 | 5,5 |
| SFC49 | 105 | 135 | 145 | 80 | 110 | 5,5 |
| SFC50 | 125 | 158 | 155 | 100 | 130 | 6,5 |
| SFC51 | 125 | 158 | 155 | 100 | 130 | 6,5 |
