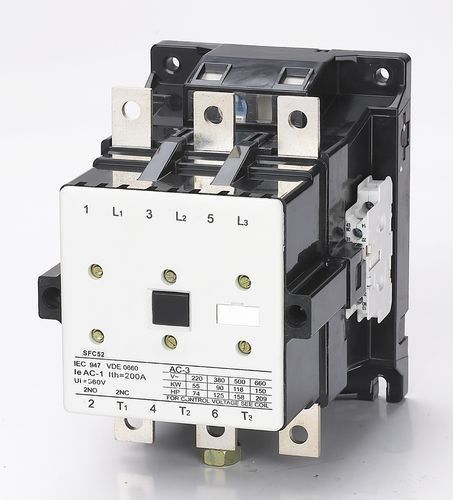

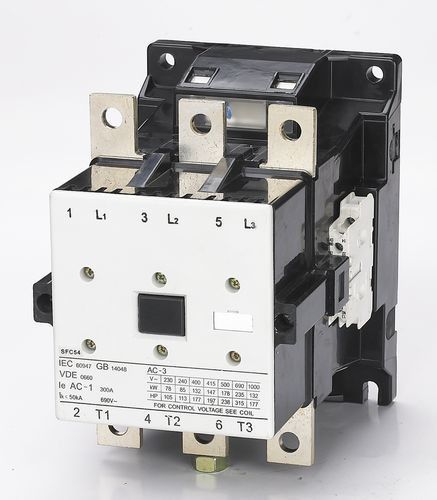

OEM preço de fábrica de Polo 2NO+2NC do contator 3 de uma C.A. de 50/60 de hertz 210A 300A 400A 550A
Aplicação:
O contator da C.A. da série de SFC (em seguida contator) é apropriado para usar nos circuitos até a C.A. avaliado da tensão 690V 50 hertz ou 60 hertz, tensão de isolação avaliado de 690V, e a corrente avaliado de 9à 475A na tensão de trabalho avaliado 380V no tipo de aplicação AC-3, e é usado para a conexão e a quebra interurbanas do circuito. O contator é apropriado no começo e no controle frequentes do motor de C.A.
Este contator da série cumpre com o GB 14048, IEC60947-4-1
Parâmetros principais e desempenho técnico:
Tipo | SFC52 | SFC53 | SFC54 | SFC55 | SFC56 | SFC57 | ||
Aquecimento avaliado (a) atual | 210 | 210 | 300 | 300 | 400 | 550 | ||
Tensão de isolação avaliado (v) | 690 | |||||||
O impacto avaliado suporta a tensão (os quilovolts) | 6 | |||||||
Rated que faz a capacidade | 10le | |||||||
Rated que quebra a capacidade | 8le | |||||||
Polos | 3 | |||||||
Contato auxiliar | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | ||
A curto prazo suporte a corrente (A) | 10S | 1360 | 1640 | 2000 | 2400 | 3200 | 3800 | |
Corrente de trabalho Rated (A) |
380V | AC-3 | 170 | 205 | 250 | 300 | 400 | 475 |
AC-4 | 75 | 96 | 110 | 125 | 150 | 150 | ||
Poder verificável do motor (quilowatts) 50Hz |
AC-3 | 220V | 55 | 64 | 78 | 93 | 125 | 145 |
380V | 90 | 110 | 132 | 160 | 200 | 250 | ||
500V | 118 | 145 | 178 | 210 | 284 | 329 | ||
660V | 156 | 156 | 235 | 235 | 375 | 375 | ||
AC-4 | 380V | 38 | 50 | 58 | 66 | 81 | 81 | |
660V | 66 | 86 | 100 | 114 | 140 | 140 | ||
Frequência da operação (times/h) | AC-3 | 300 | 300 | 300 | 300 | 120 | 120 | |
AC-4 | 300 | 120 | 120 | 120 | 120 | 120 | ||
Vida elétrica (10000/times) | AC-3 | 60 | 60 | 60 | 60 | 60 | 60 | |
AC-4 | 10 | 10 | 10 | 10 | 10 | 10 | ||
Vida mecânica (10000/times) | 600 | 600 | 600 | 600 | 600 | 600 | ||
Atraindo a tolerância da tensão de funcionamento da bobina (C.A.) | (85%~110%) nós +40℃ | |||||||
Atraindo o consumo de potência da bobina | Manter-se (VA) | 58 | 58 | 84 | 84 | 115 | 115 | |
Recolhimento (VA) | 910 | 910 | 1430 | 1430 | 2450 | 2450 | ||
Corrente térmica convencional do contato auxiliar (A) | 10 | 10 | 10 | 10 | 10 | 10 | ||
Tensão de isolação avaliado (v) do contato auxiliar | 690 | 690 | 690 | 690 | 690 | 690 | ||
Contato auxiliar (a) atual de trabalho avaliado | AC-15 | 380V | 4 | 4 | 4 | 4 | 4 | 4 |
220V | 6 | 6 | 6 | 6 | 6 | 6 | ||
DC-13 | 110V | 1,14 | 1,14 | 1,14 | 1,14 | 1,14 | 1,14 | |
220V | 0,48 | 0,48 | 0,48 | 0,48 | 0,48 | 0,48 |
Condição do funcionamento e da instalação:
Temperatura do ar ambiental do ♦: -5℃--+40℃ e média não mais do que +35℃ dentro de 24 horas;
Altura do ♦: ≤ 2000m;
Condição do ar do ♦: quando a mais alta temperatura é +40℃, a humidade relativa do ar não é até 50%, mas a umidade mais alta é permitida em uma mais baixa temperatura. Gosto, umidade de 90% em 20℃. O orvalho condensado dever ser considerado quando em uma mais baixa temperatura;
Grau de poluição do ♦: Classe 3
Categoria da instalação do ♦: III
Grau da proteção do ♦: IP20
Condição da instalação do ♦: o ângulo do inclinação entre o lado da instalação e o lado vertical não deve ser mais do que ±5℃
Impacto e vibrattion do ♦: o contator deve ser instalado e operado-se de acordo com as circunstâncias de nenhuns agitação, impacto e vibração óbvios.
Característica da estrutura:
Projeto da segurança do ♦ contra choque elétrico, mais seguro e seguro
O ♦ a característica do volume pequeno, câmara de pouco peso, formando arcos é encerrado, distância formando arcos elétrica pequena
O ♦ que a construção arco-extinguindo é nova, abrasão dos contatos é pequeno, com uma vida elétrica longa
♦ o funcionamento do ímã que muitas vantagens tais como a boa confiança, impacto resistente, vantagens significativas do cansaço e assim por diante
O ♦ o contato tem dois pares de aberto normal e contato auxiliar próximo, além, pode ser contatos mais auxiliares montados
O ♦ exceptua para apertar com parafusos, contator pode ser apertado com o trilho de instalação padrão de 35mm por muito tempo
Dimensão da aparência e da instalação:
Dimensão da instalação:
Tipo | Um máximo | B máximo | C máximo | a | b | ∅ |
SFC52 |
140 | 185 | 190 | 110 | 160 | 7,0 |
SFC53 | 140 | 185 | 190 | 110 | 160 | 7,0 |
SFC54 | 150 | 205 | 205 | 120 | 180 | 9,0 |
SFC55 | 150 | 205 | 205 | 120 | 180 | 9,0 |
SFC56 | 165 | 205 | 230 | 130 | 180 | 9,0 |
SFC57 | 165 | 205 | 230 | 130 | 180 | 9,0 |
