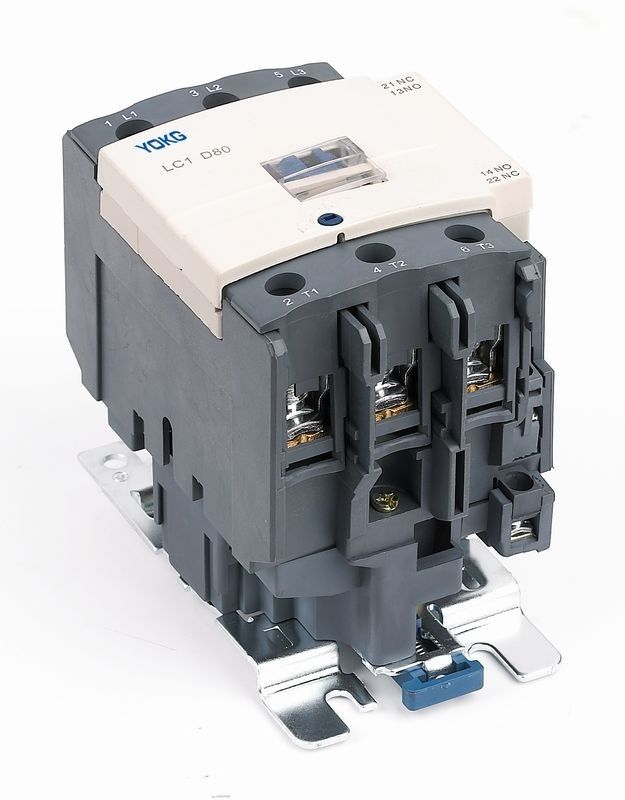

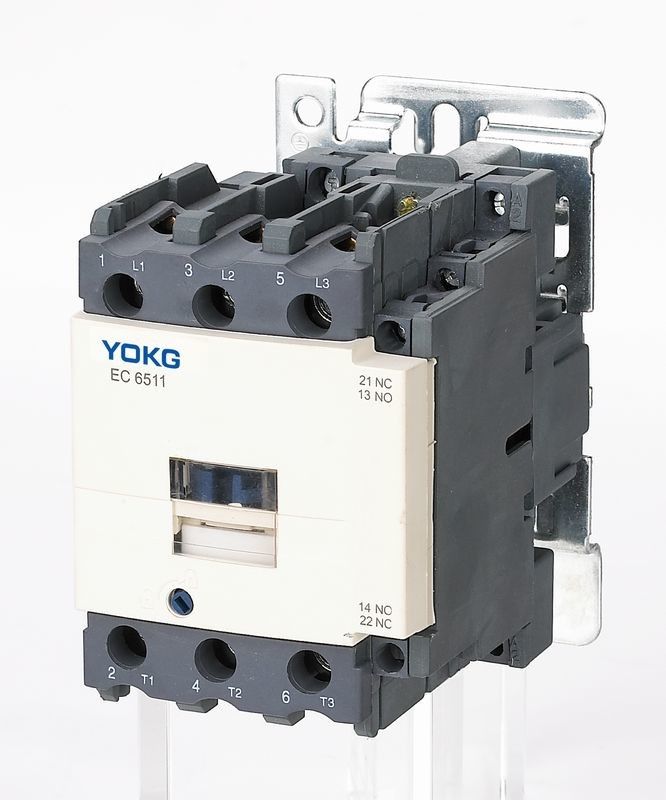

contator elétrico do contator 1NO+1NC 80A 110amp da C.A. de 690V 3 Polos
Aplicação:
O contator da C.A. da série SC1 (em seguida contator) é apropriado para usar os circuitos até a C.A. avaliado da tensão 690V em 50 hertz ou em 60 hertz, corrente avaliado até 95A, para fazer, quebrando, frequentemente ligando & controlando o motor de C.A.
Este contator da série cumpre com o GB 14048, IEC60947-4-1
Modelo e implicação:
Parâmetros principais e desempenho técnico:
| Tipo | SC1-40 | SC1-50 | SC1-65 | SC1-80 | SC1-95 | ||
| Aquecimento avaliado (a) atual | 50 | 60 | 80 | 110 | 110 | ||
| Tensão de isolação avaliado (v) | 690 | ||||||
| O impacto avaliado suporta a tensão (os quilovolts) | 6 | ||||||
| Rated que faz a capacidade | 10le | ||||||
| Rated que quebra a capacidade | 8le | ||||||
| Polos | 3 | ||||||
| Contato auxiliar | 1NO + 1NC | ||||||
| A curto prazo suporte a corrente (A) | 10S | 320 | 400 | 520 | 640 | 760 | |
| AC-3 Corrente de trabalho Rated (A) |
220V/230V | 40 | 50 | 65 | 80 | 95 | |
| 380V/400V | 40 | 50 | 65 | 80 | 95 | ||
| 660V/690V | 34 | 39 | 42 | 49 | 49 | ||
| Capacidade AC-3 da fase 3 quilowatt do motor da esquilo-gaiola (AC-3) |
220V/230V | 11 | 15 | 18,5 | 22 | 25 | |
| 380V/400V | 18,5 | 22 | 30 | 37 | 45 | ||
| 660V/690V | 30 | 33 | 37 | 45 | 45 | ||
| Frequência da operação (times/h) | Vida elétrica | 600 | |||||
| Vida mecânica | 3600 | ||||||
| Vida AC-3 elétrica (10000/times) | 80 | 60 | 60 | 60 | 60 | ||
| Vida mecânica (10000/times) | 800 | 800 | 800 | 600 | 600 | ||
| Tipo equipado do fusível | RT16-63 | RT16-80 | RT16-80 | RT16-100 | RT16-125 | ||
| Tensão de fonte avaliado do controle nós (V) | 50/60Hz | 12~480 | |||||
| Escala da operação | Tração-em | (85%~110%) nós +40℃ | |||||
| Liberação | (20%~75%) nós -5℃ | ||||||
| Poder médio da bobina da C.A. (VA) | Começo | 200 | |||||
| Mantimento | 20 | ||||||
| Classe da eficiência de poder | classe 3 | ||||||
| Perda térmica (W) | 6 ~10 | ||||||
| Tempo da atuação (Senhora) | Fim | 20 ~ 25 | 20 ~ 35 | ||||
| Ruptura | 8 ~ 15 | 8 ~ 20 | |||||
| Fiação principal do circuito | fio flexível sem frio pressionando o terminal (㎟) |
1 vara | 2.5~25 | 2.5~25 | 2.5~25 | 4~50 | 4~50 |
| 2 varas | 2.5~16 | 2.5~16 | 2.5~16 | 4~25 | 4~25 | ||
| fio flexível com frio pressionando o terminal (㎟) |
1 vara | 2.5~25 | 2.5~25 | 2.5~25 | 4~50 | 4~50 | |
| 2 varas | 2.5~10 | 2.5~10 | 2.5~10 | 4~16 | 4~16 | ||
| Fio duro (㎟) | 1 vara | 2.5~25 | 2.5~25 | 2.5~25 | 4~50 | 4~50 | |
| 2 varas | 2.5~16 | 2.5~16 | 2.5~16 | 4~25 | 4~25 | ||
| Tamanho de fechamento do parafuso | M8 | M10 | |||||
| Apertando o torque de fechamento (N.m) | 3,5 | 4 | |||||
| Fiação do laço de controle | fio flexível sem frio pressionando o terminal (㎟) |
1 vara | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 |
| 2 varas | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
| fio flexível com frio pressionando o terminal (㎟) |
1 vara | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
| 2 varas | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | ||
| Fio duro (㎟) | 1 vara | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
| 2 varas | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
| Tamanho de fechamento do parafuso | M3.5 | ||||||
| Apertando o torque de fechamento (N.m) | 0,8 | ||||||
Condição do funcionamento e da instalação:
Temperatura do ar ambiental do ♦: -5℃--+40℃ e média não mais do que +35℃ dentro de 24 horas;
Altura do ♦: ≤ 2000m;
Condição do ar do ♦: quando a mais alta temperatura é +40℃, a humidade relativa do ar não é até 50%, mas a umidade mais alta é permitida em uma mais baixa temperatura. Gosto, umidade de 90% em 20℃. O orvalho condensado dever ser considerado quando em uma mais baixa temperatura;
Grau de poluição do ♦: Classe 3
Categoria da instalação do ♦: III
Grau da proteção do ♦: IP20
Condição da instalação do ♦: o ângulo do inclinação entre o lado da instalação e o lado vertical não deve ser mais do que ±5℃
Impacto e vibrattion do ♦: o contator deve ser instalado e operado-se de acordo com as circunstâncias de nenhuns agitação, impacto e vibração óbvios.
Característica da estrutura:
O ♦ com projeto da tampa protetora contra poeira, contator tem a característica da melhor segurança, confiança e igualmente pode vida útil prolongada
♦ pode ser instalado com contatos auxiliares bloco, relé do tempo e bloco atual-limitado dos contatos, e relé térmico, a seguir para ser outros produtos derivados;
O ♦ este contator da série tem o volume pequeno, de pouco peso, a menos perda de poder, longa vida e cofre forte e confiança etc.;
O ♦ o contator pode ser equipado com o contato 1NO auxiliar ou o contato 1NC auxiliar (menos do que 32A), e o contato auxiliar auxiliar de 1NO contact+1NC (mais do que 40A). Além, pode ser equipado com o bloco auxiliar do contator F4 (2blocks ou 4blocks);
O ♦ além do que o parafuso a instalar, contator do uso pode ser apertado com o trilho de instalação padrão de 35mm (SC1-09~95) e o trilho de instalação padrão de 75mm (SC1-40~95)
Dimensão da aparência e da instalação:
Dimensão da instalação:
| Tipo | Um máximo | B máximo | C máximo | a | b | ∅ |
| SC1-40~65 | 75 | 127 | 119 | 40 | 100/110 | 6,5 |
| SC1-80~95 | 85 | 127 | 130 | 40 | 100/110 | 6,5 |
