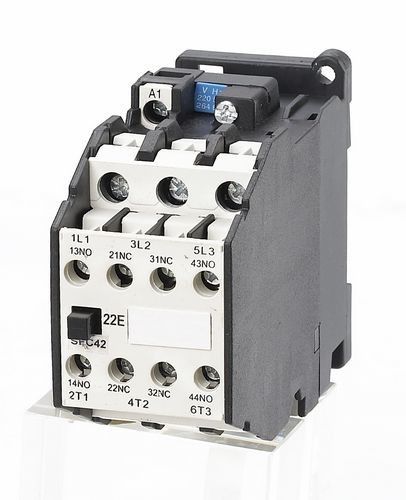

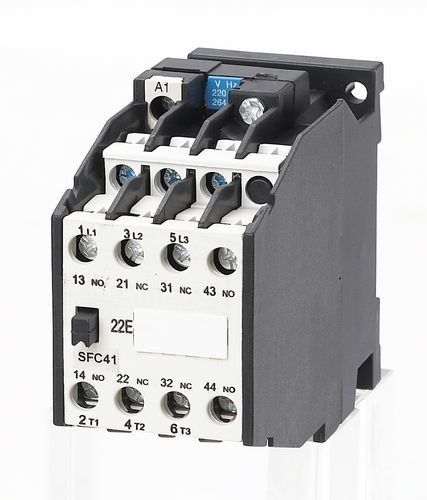

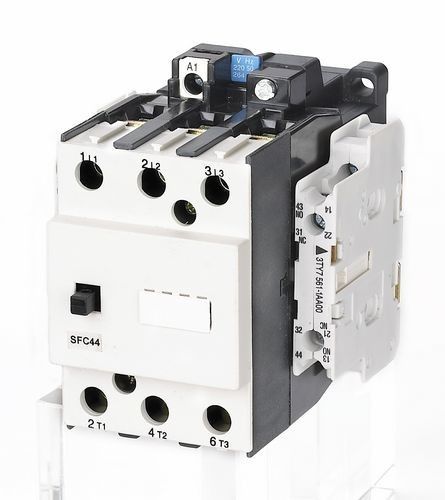

Contator CA IEC60947 de Baixa Tensão 3 Polos 2NA+2NF Em 20A, 30A, 55A
Aplicação:
O contator CA da série SFC (doravante contator) é adequado para uso em circuitos com tensão nominal de até 690V CA 50 HZ ou 60 HZ, tensão de isolamento nominal de 690V e corrente nominal de 9A a 475A na tensão de trabalho nominal de 380V no tipo de aplicação AC-3, e é usado para conexão e interrupção de circuito a longa distância. O contator é adequado para partida e controle frequentes de motores CA.
Esta série de contatores está em conformidade com GB 14048, IEC60947-4-1
Parâmetros Principais e Desempenho Técnico:
| Tipo |
SFC40 |
SFC41 |
SFC42 |
SFC43 |
SFC44 |
SFC45 |
| Corrente nominal de aquecimento (A) |
20 |
20 |
30 |
30 |
55 |
55 |
| Tensão nominal de isolamento (V) |
690 |
| Tensão nominal de impulso suportado (KV) |
6 |
| Capacidade nominal de fechamento |
10le |
| Capacidade nominal de abertura |
8le |
| Polos |
3 |
| Contato auxiliar |
2NA+2NF |
2NA+NF |
2NA+2NF |
2NA+NF |
2NA+2NF |
2NA+NF |
| Corrente de curta duração suportada (A) |
10S |
72 |
96 |
128 |
176 |
256 |
304 |
Corrente nominal de trabalho (A) |
380V |
AC-3 |
9 |
12 |
16 |
22 |
32 |
38 |
| AC-4 |
3.3 |
4.3 |
7.7 |
8.5 |
15.6 |
18.5 |
Potência controlável do motor (KW)
50Hz |
AC-3 |
220V |
2.4 |
3.3 |
4 |
5.5 |
8.5 |
11 |
| 380V |
4 |
5.5 |
7.5 |
11 |
15 |
18.5 |
| 500V |
5.5 |
7.5 |
9 |
11 |
21 |
25 |
| 660V |
5.5 |
7.5 |
11 |
11 |
23 |
23 |
| AC-4 |
380V |
1.4 |
1.9 |
3.5 |
4 |
7.5 |
9 |
| 660V |
2.4 |
3.3 |
6 |
6.6 |
13 |
15.5 |
| Frequência de operação (vezes/h) |
AC-3 |
1200 |
1200 |
1200 |
1200 |
600 |
600 |
| AC-4 |
300 |
300 |
300 |
300 |
300 |
300 |
| Vida elétrica (10000/vezes) |
AC-3 |
100 |
100 |
100 |
100 |
80 |
80 |
| AC-4 |
20 |
20 |
20 |
20 |
20 |
20 |
| Vida mecânica (10000/vezes) |
1000 |
1000 |
1000 |
1000 |
800 |
800 |
| Tolerância de tensão de trabalho da bobina de atração (CA) |
(85%～110%)Us +40℃ |
| Consumo de energia da bobina de atração |
Manutenção (VA) |
10 |
10 |
10 |
10 |
12.1 |
12.1 |
| Ativação (VA) |
68 |
68 |
68 |
68 |
101 |
101 |
| Corrente térmica convencional do contato auxiliar (A) |
10 |
10 |
10 |
10 |
10 |
10 |
| Tensão nominal de isolamento do contato auxiliar (V) |
690 |
690 |
690 |
690 |
690 |
690 |
| Corrente nominal de trabalho do contato auxiliar (A) |
AC-15 |
380V |
6 |
6 |
6 |
6 |
4 |
4 |
| 220V |
10 |
10 |
10 |
10 |
6 |
6 |
| DC-13 |
110V |
0.9 |
0.9 |
0.9 |
0.9 |
1.14 |
1.14 |
| 220V |
0.45 |
0.45 |
0.45 |
0.45 |
0.48 |
0.48 |
Condição de Trabalho e Instalação:
* Temperatura ambiente do ar: -5℃--+40℃ e média não superior a +35℃ em 24 horas;
* Altitude: ≤ 2000m;
* Condição do ar: quando a temperatura mais alta é +40℃, a umidade relativa do ar não é superior a 50%, mas umidade mais alta é permitida em temperaturas mais baixas. Por exemplo, 90% de umidade a 20℃. O orvalho de condensação deve ser considerado em temperaturas mais baixas;
* Grau de poluição: Classe 3
* Categoria de instalação: III
* Grau de proteção: IP20
* Condição de instalação: o ângulo de inclinação entre o lado de instalação e o lado vertical não deve exceder ±5℃
* Impacto e vibração: o contator deve ser instalado e operado em circunstâncias sem tremores, impactos e vibrações óbvios.
Característica da Estrutura:
* A característica de pequeno volume, peso leve, câmara de arco fechada, pequena distância de arco elétrico
* A construção de extinção de arco é nova, o desgaste dos contatos é pequeno, com longa vida elétrica
* A operação do ímã que muitas vantagens como boa confiabilidade, resistência a impactos, fadiga e assim por diante vantagens significativas
* O contato possui dois pares de contatos auxiliares normalmente abertos e fechados, além disso, podem ser montados mais contatos auxiliares
* Exceto para aperto com parafusos, o contator pode ser apertado com trilho de instalação padrão de 35mm de comprimento
Dimensões de Aparência e Instalação:
Dimensão de instalação:
| Tipo |
A máx |
B máx |
C máx |
a |
b |
Ø |
|
SFC40
|
46 |
79 |
106 |
35 |
60 |
4.8 |
| SFC41 |
46 |
79 |
106 |
35 |
60 |
4.8 |
| SFC42 |
46 |
89 |
116 |
35 |
75 |
4.8 |
| SFC43 |
46 |
89 |
116 |
35 |
75 |
4.8 |
| SFC44 |
84 |
105 |
110 |
45 |
75 |
5 |
| SFC45 |
84 |
105 |
110 |
45 |
75 |
5 |
