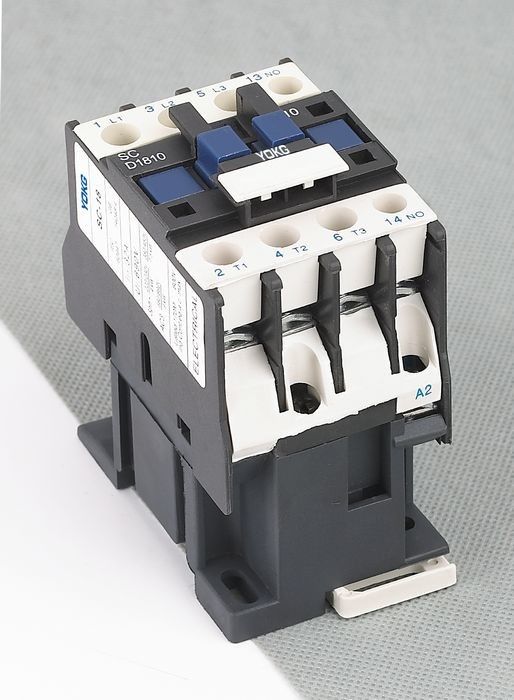

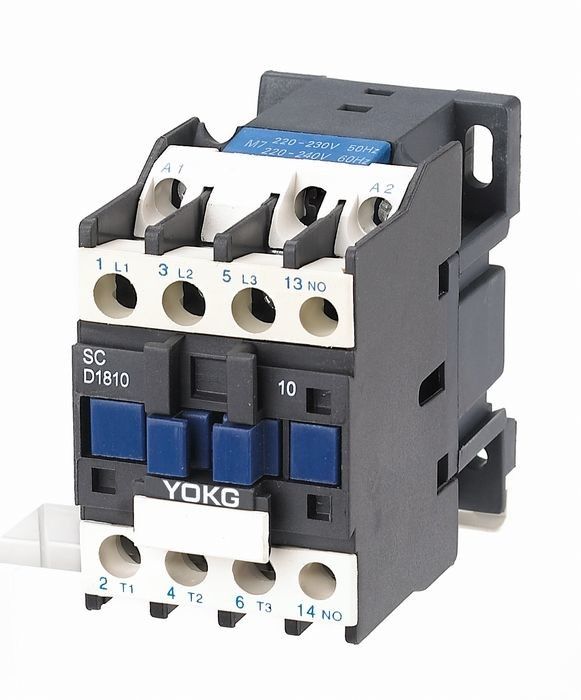

Contator elétrico do preto do contator 20A 690V 3poles da C.A. da série do SC de YOKG
Aplicação:
Os contatores da C.A. da série do SC são usados principalmente para a tensão 50Hz/60Hz.rated da C.A. até 660V e a corrente avaliado até 95A para o interruptor remoto, a quebra e começar frequente, controlando o motor de C.A. Além disso, o contator pode atuar como o contator do tempo de atraso, contator reversível, acionador de partida do estrela-delta pela adição dos acessórios tal como a adição de contato auxiliar modular ajustado. Cabeça do atraso de tempo de antena, mecanismo mecânico do bloqueio, etc. Além disso, poderia atuar como o acionador de partida eletromagnético pela tomada direta do relé térmico.
Este contator da série cumpre com o GB 14048, IEC60947-4-1
Parâmetros principais e desempenho técnico:
| Tipo | SC18 | ||
| Aquecimento avaliado (a) atual | 32 | ||
| Tensão de isolação avaliado (v) | 690 | ||
| O impacto avaliado suporta a tensão (os quilovolts) | 6 | ||
| Rated que faz a capacidade | 10le | ||
| Rated que quebra a capacidade | 8le | ||
| Polos | 3 | ||
| Contato auxiliar | NO/NC | ||
| A curto prazo suporte a corrente (A) | 10S | 144 | |
| Corrente de trabalho Rated (A) | 380V | AC-3 | 18 |
| AC-4 | 7,7 | ||
| 660V | AC-3 | 12 | |
| AC-4 | 3,8 | ||
| Capacidade AC-3 da fase 3 quilowatt do motor da esquilo-gaiola (AC-3) |
220V | 4 | |
| 380V | 7,5 | ||
| 660V | 10 | ||
| Frequência da operação (times/h) | Vida elétrica | AC-3 | 1200 |
| AC-4 | 300 | ||
| Vida mecânica | 3600 | ||
| Vida elétrica (10000/times) | AC-3 | 100 | |
| AC-4 | 20 | ||
| Vida mecânica (10000/times) | 1000 | ||
| Tipo equipado do fusível | RT16-32 | ||
| Tensão de fonte avaliado do controle nós (V) | 50/60Hz | 12~480 | |
| Escala da operação | Tração-em | (85%~110%) nós +40℃ | |
| Liberação | (20%~75%) nós -5℃ | ||
| Poder médio da bobina da C.A. (VA) | Começo | 70 | |
| Mantimento | 8 | ||
| Classe da eficiência de poder | classe 3 | ||
| Perda térmica (W) | 2~3 | ||
| Tempo da atuação (Senhora) | Fim | 12~25 | |
| Ruptura | 5~20 | ||
| Fiação principal do circuito | fio flexível sem frio pressionando o terminal (㎟) |
1 vara | 1.5~6 |
| 2 varas | 1.5~6 | ||
| fio flexível com frio pressionando o terminal (㎟) |
1 vara | 1~6 | |
| 2 varas | 1~4 | ||
| Fio duro (㎟) | 1 vara | 1.5~6 | |
| 2 varas | 1.5~6 | ||
| Tamanho de fechamento do parafuso | M3.5 | ||
| Apertando o torque de fechamento (N.m) | 0,8 | ||
| Fiação do laço de controle | fio flexível sem frio pressionando o terminal (㎟) |
1 vara | 1~4 |
| 2 varas | 1~4 | ||
| fio flexível com frio pressionando o terminal (㎟) |
1 vara | 1~4 | |
| 2 varas | 1~2.5 | ||
| Fio duro (㎟) | 1 vara | 1~4 | |
| 2 varas | 1~4 | ||
| Tamanho de fechamento do parafuso | M3.5 | ||
| Apertando o torque de fechamento (N.m) | 0,8 |
||
Modelo e implicação:
Condição do funcionamento e da instalação:
Temperatura do ar ambiental: -5℃--+40℃ e média não mais do que +35℃ dentro de 24 horas;
Altura: ≤ 2000m;
Condição do ar: quando a mais alta temperatura é +40℃, a humidade relativa do ar não é até 50%, mas a umidade mais alta é permitida em uma mais baixa temperatura. Gosto, umidade de 90% em 20℃. O orvalho condensado dever ser considerado quando em uma mais baixa temperatura;
Grau de poluição: Classe 3
Categoria da instalação: III
Grau da proteção: IP20
Condição da instalação: o ângulo do inclinação entre o lado da instalação e o lado vertical não deve ser mais do que ±5℃
Impacto e vibrattion: o contator deve ser instalado e operado-se de acordo com as circunstâncias de nenhuns agitação, impacto e vibração óbvios.
Característica da estrutura:
Pode ser instalado com contatos auxiliares bloco, relé do tempo e bloco atual-limitado dos contatos, e relé térmico, a seguir para ser outros produtos derivados;
Este contator da série tem o volume pequeno, de pouco peso, a menos perda de poder, longa vida e cofre forte e confiança etc.;
O contator pode ser equipado com o contato 1NO auxiliar ou o contato 1NC auxiliar (menos do que 32A), e o contato auxiliar auxiliar de 1NO contact+1NC (mais do que 40A). Além, pode ser equipado com o bloco auxiliar do contator F4 (2blocks ou 4blocks);
Além do que o parafuso do uso a instalar, o contator pode ser apertado com o trilho de instalação padrão de 35mm (sc09~95) e o trilho de instalação padrão de 75mm (SC40~95)
Dimensão da instalação:
| Um máximo | B máximo | C máximo | a | b | ∅ |
| 47 | 76 | 87 | 34/35 | 50/60 | 4,5 |
