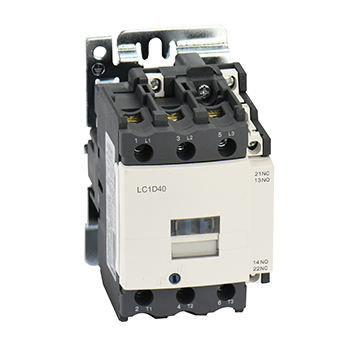

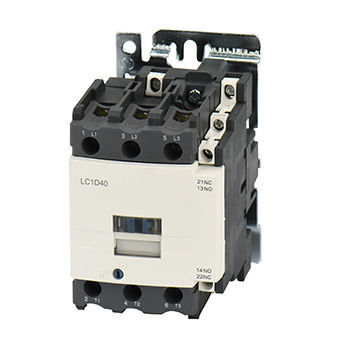

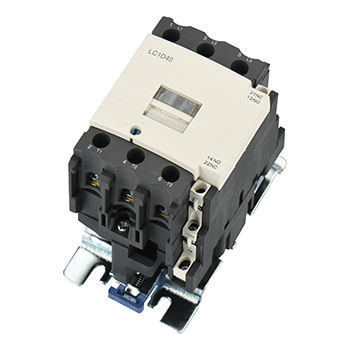

Contator da série 40A 220v 1NO+1NC Telemecanique de LC1D com função do diagrama de fiação
General:
A instalação: A instalação do trilho/parafuso do ruído
Certificação: CE, CB, TUV
Padrão: IEC 60947-1, IEC 60947-4-1
Temperatura ambiental: -5℃~+40℃
Prendendo a capacidade (milímetro): 1.5-35
Frequência: 50/60Hz
Altura: ≤ 2000m
Grau de poluição: Classe 3
Categoria da instalação: III
Grau da proteção: IP20
Características:
contator da C.A. de 1.This SC1 com uma tampa protetora contra poeira para a proteção e mais consideravelmente.
2.With o relé térmico, combinou no acionador de partida eletromagnético.
3.Full ajustou acessórios
a parte superior do grupo do contato 4.Auxiliary pendurou/lado pendurada
contato 5.Time-delay auxiliar
Modelo e implicação:
Parâmetros principais e desempenho técnico:
| Tipo | SC1-40 | SC1-50 | SC1-65 | SC1-80 | SC1-95 | ||
| Aquecimento avaliado (a) atual | 50 | 60 | 80 | 110 | 110 | ||
| Tensão de isolação avaliado (v) | 690 | ||||||
| O impacto avaliado suporta a tensão (os quilovolts) | 6 | ||||||
| Rated que faz a capacidade | 10le | ||||||
| Rated que quebra a capacidade | 8le | ||||||
| Polos | 3 | ||||||
| Contato auxiliar | 1NO + 1NC | ||||||
| A curto prazo suporte a corrente (A) | 10S | 320 | 400 | 520 | 640 | 760 | |
| AC-3 Corrente de trabalho Rated (A) |
220V/230V | 40 | 50 | 65 | 80 | 95 | |
| 380V/400V | 40 | 50 | 65 | 80 | 95 | ||
| 660V/690V | 34 | 39 | 42 | 49 | 49 | ||
| Capacidade AC-3 da fase 3 quilowatt do motor da esquilo-gaiola (AC-3) |
220V/230V | 11 | 15 | 18,5 | 22 | 25 | |
| 380V/400V | 18,5 | 22 | 30 | 37 | 45 | ||
| 660V/690V | 30 | 33 | 37 | 45 | 45 | ||
| Frequência da operação (times/h) | Vida elétrica | 600 | |||||
| Vida mecânica | 3600 | ||||||
| Vida AC-3 elétrica (10000/times) | 80 | 60 | 60 | 60 | 60 | ||
| Vida mecânica (10000/times) | 800 | 800 | 800 | 600 | 600 | ||
| Tipo equipado do fusível | RT16-63 | RT16-80 | RT16-80 | RT16-100 | RT16-125 | ||
| Tensão de fonte avaliado do controle nós (V) | 50/60Hz | 12~480 | |||||
| Escala da operação | Tração-em | (85%~110%) nós +40℃ | |||||
| Liberação | (20%~75%) nós -5℃ | ||||||
| Poder médio da bobina da C.A. (VA) | Começo | 200 | |||||
| Mantimento | 20 | ||||||
| Classe da eficiência de poder | classe 3 | ||||||
| Perda térmica (W) | 6 ~10 | ||||||
| Tempo da atuação (Senhora) | Fim | 20 ~ 25 | 20 ~ 35 | ||||
| Ruptura | 8 ~ 15 | 8 ~ 20 | |||||
| Fiação principal do circuito | fio flexível sem frio pressionando o terminal (㎟) |
1 vara | 2.5~25 | 2.5~25 | 2.5~25 | 4~50 | 4~50 |
| 2 varas | 2.5~16 | 2.5~16 | 2.5~16 | 4~25 | 4~25 | ||
| fio flexível com frio pressionando o terminal (㎟) |
1 vara | 2.5~25 | 2.5~25 | 2.5~25 | 4~50 | 4~50 | |
| 2 varas | 2.5~10 | 2.5~10 | 2.5~10 | 4~16 | 4~16 | ||
| Fio duro (㎟) | 1 vara | 2.5~25 | 2.5~25 | 2.5~25 | 4~50 | 4~50 | |
| 2 varas | 2.5~16 | 2.5~16 | 2.5~16 | 4~25 | 4~25 | ||
| Tamanho de fechamento do parafuso | M8 | M10 | |||||
| Apertando o torque de fechamento (N.m) | 3,5 | 4 | |||||
| Fiação do laço de controle | fio flexível sem frio pressionando o terminal (㎟) |
1 vara | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 |
| 2 varas | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
| fio flexível com frio pressionando o terminal (㎟) |
1 vara | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
| 2 varas | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | ||
| Fio duro (㎟) | 1 vara | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
| 2 varas | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
| Tamanho de fechamento do parafuso | M3.5 | ||||||
| Apertando o torque de fechamento (N.m) | 0,8 | ||||||
Dimensão da aparência e da instalação:
Dimensão da instalação:
| Tipo | Um máximo | B máximo | C máximo | a | b | ∅ |
| SC1-40~65 | 75 | 127 | 119 | 40 | 100/110 | 6,5 |
| SC1-80~95 | 85 | 127 | 130 | 40 | 100/110 | 6,5 |
