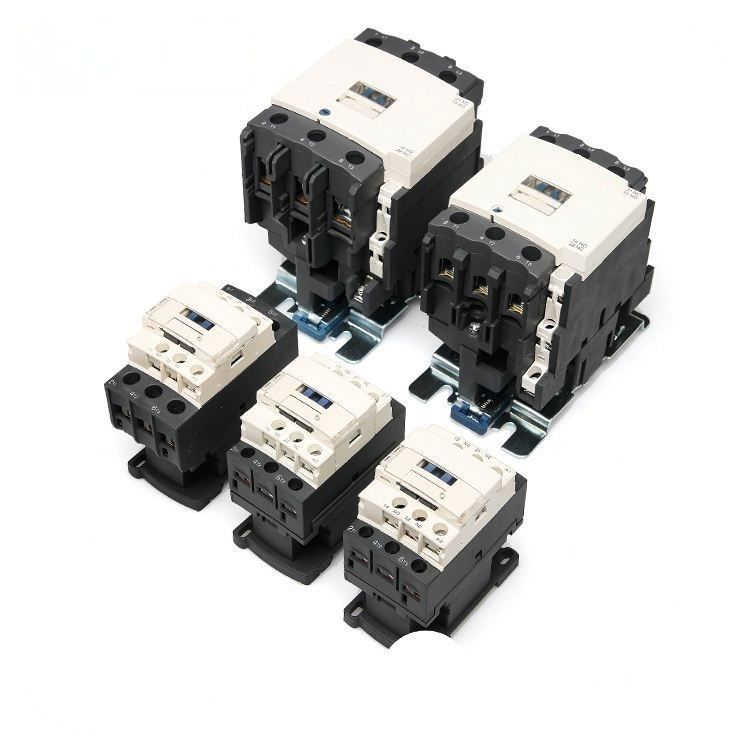

Contator 1NO+1NC da C.A. de 3 fases em 20A 25A 32A 40A em 3 Polo
Detalhes de Genaral:
A instalação | Trilho ou parafusos do ruído |
Certificados | CB TUV DO CE |
Padrão | IEC 60947-1, IEC 60947-4-1 |
Frequência avaliado | 50 Hz/60Hz |
Corrente avaliado | Até 95A |
Grau da proteção | IP20 |
Categoria da instalação |
III |
Temperatura ambiental | -5℃--+40℃ |
Modelo e implicação:
Parâmetros principais e desempenho técnico:
Tipo | SC1-09 | SC1-12 | SC1-18 | SC1-25 | SC1-32 | ||
Aquecimento avaliado (a) atual | 20 | 20 | 25 | 32 | 40 | ||
Tensão de isolação avaliado (v) | 690 | ||||||
O impacto avaliado suporta a tensão (os quilovolts) | 6 | ||||||
Rated que faz a capacidade | 10le | ||||||
Rated que quebra a capacidade | 8le | ||||||
Polos | 3 | ||||||
Contato auxiliar | 1NO + 1NC | ||||||
A curto prazo suporte a corrente (A) | 10S | 72 | 96 | 144 | 200 | 256 | |
AC-3 Corrente de trabalho Rated (A) |
220V/230V | 9 | 12 | 18 | 25 | 32 | |
380V/400V | 9 | 12 | 18 | 25 | 32 | ||
660V/690V | 6,5 | 8,9 | 12 | 18 | 22 | ||
Capacidade AC-3 da fase 3 quilowatt do motor da esquilo-gaiola (AC-3) |
220V/230V | 2,2 | 3 | 4 | 5,5 | 7,5 | |
380V/400V | 4 | 5,5 | 7,5 | 11 | 15 | ||
660V/690V | 5,5 | 7,5 | 10 | 15 | 18,5 | ||
Frequência da operação (times/h) | Vida elétrica | 1200 | 600 | ||||
Vida mecânica | 3600 | ||||||
Vida AC-3 elétrica (10000/times) | 100 | 100 | 100 | 100 | 80 | ||
Vida mecânica (10000/times) | 1000 | 1000 | 1000 | 1000 | 800 | ||
Tipo equipado do fusível | RT16-20 | RT16-20 | RT16-32 | RT16-40 | RT16-50 | ||
Tensão de fonte avaliado do controle nós (V) | 50/60Hz | 12~480 | |||||
Escala da operação | Tração-em | (85%~110%) nós +40℃ | |||||
Liberação | (20%~75%) nós -5℃ | ||||||
Poder médio da bobina da C.A. (VA) | Começo | 70 | 110 | ||||
Mantimento | 8 | 11 | |||||
Classe da eficiência de poder | classe 3 | ||||||
Perda térmica (W) | 2~3 | 3~4 | |||||
Tempo da atuação (Senhora) | Fim | 12~35 | |||||
Ruptura | 5~20 | ||||||
Fiação principal do circuito | fio flexível sem frio pressionando o terminal (㎟) |
1 vara | 1~4 | 1~4 | 1.5~6 | 1.5~10 | 2.5~10 |
2 varas | 1~4 | 1~4 | 1.5~6 | 1.5~6 | 2.5~10 | ||
fio flexível com frio pressionando o terminal (㎟) |
1 vara | 1~4 | 1~4 | 1~6 | 1~6 | 1~10 | |
2 varas | 1~2.5 | 1~2.5 | 1~4 | 1~4 | 1.5~6 | ||
Fio duro (㎟) | 1 vara | 1~4 | 1~4 | 1.5~6 | 1.5~6 | 1.5~10 | |
2 varas | 1~4 | 1~4 | 1.5~6 | 1.5~6 | 2.5~10 | ||
Tamanho de fechamento do parafuso | M3.5 | M4 | |||||
Apertando o torque de fechamento (N.m) | 0,8 | 1,2 | |||||
Fiação do laço de controle | fio flexível sem frio pressionando o terminal (㎟) |
1 vara | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 |
2 varas | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
fio flexível com frio pressionando o terminal (㎟) |
1 vara | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
2 varas | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | ||
Fio duro (㎟) | 1 vara | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
2 varas | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
Tamanho de fechamento do parafuso | M3.5 | ||||||
Apertando o torque de fechamento (N.m) | 0,8 |

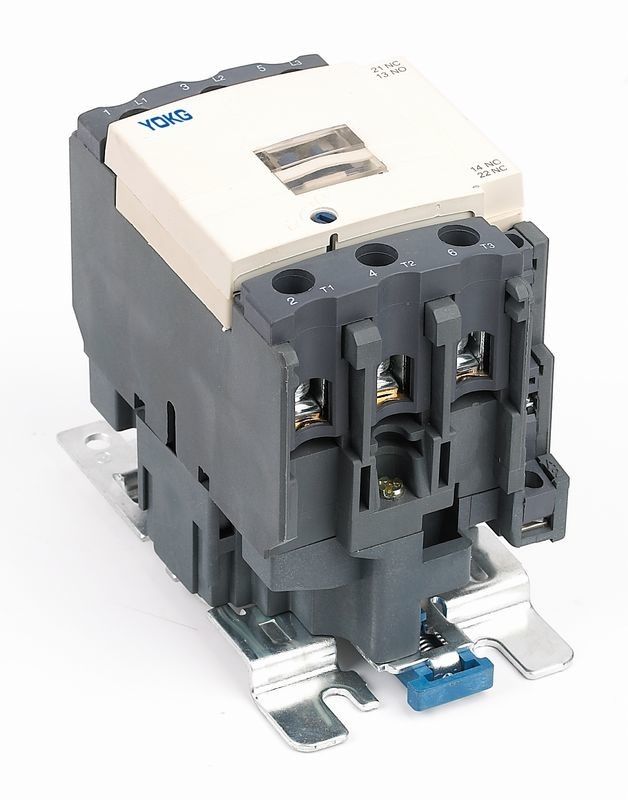

Característica da estrutura:
Projeto da tampa protetora contra poeira do ♦, melhor segurança, confiança e vida útil prolongada
O ♦ pode ser instalado com contatos auxiliares bloco, relé do tempo e bloco atual-limitado dos contatos, e relé térmico, a seguir para ser outros produtos derivados;
♦ volume pequeno, de pouco peso, menos perda de poder, longa vida e cofre forte e confiança etc.;
O ♦ pode ser equipado com o contato 1NO auxiliar ou o contato 1NC auxiliar (menos do que 32A), e o contato auxiliar auxiliar de 1NO contact+1NC (mais do que 40A). Além, pode ser equipado com o bloco auxiliar do contator F4 (2blocks ou 4blocks);
O ♦ além do que o parafuso a instalar, contator do uso pode ser apertado com o trilho de instalação padrão de 35mm (SC1-09~95) e o trilho de instalação padrão de 75mm (SC1-40~95)
Dimensão da aparência e da instalação:
Dimensão da instalação:
Tipo | Um máximo | B máximo | C máximo | a | b | ∅ |
SC1-09~18 | 45 | 77 | 86 | 35 | 50/60 | 4,5 |
SC1-25~32 | 45 | 85 | 92 | 35 | 60/70 | 4,5 |
SC1-40~65 | 75 | 127 | 119 | 40 | 100/110 | 6,5 |
SC1-80~95 | 85 | 127 | 130 | 40 | 100/110 | 6,5 |
