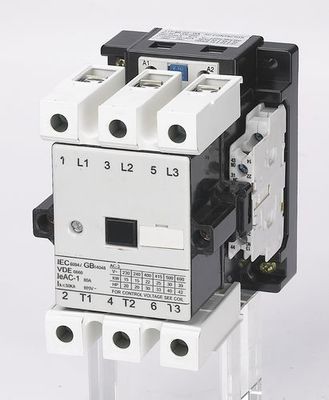

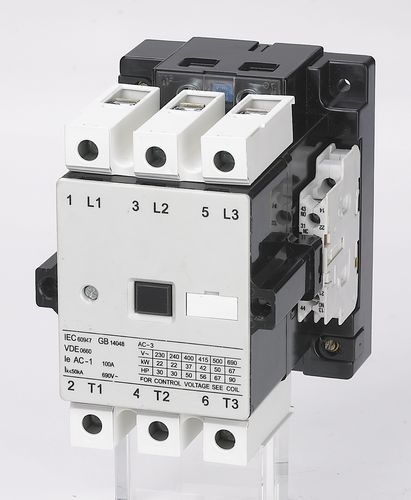

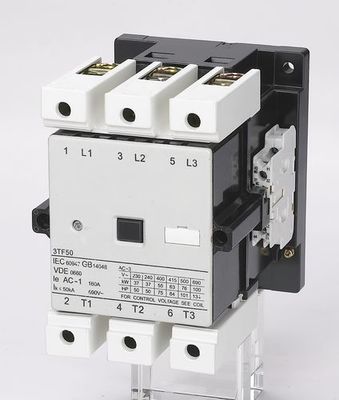

SFC 100 contato auxiliar de Polo 500V 2NO 2NC do contator 3 do ampère

contator elétrico de Polo do contator 3 da C.A. de 80A 90amp 100 ampère 160A

Aplicação:

O contator da C.A. da série de SFC (em seguida contator) é apropriado para usar nos circuitos até a C.A. avaliado da tensão 690V 50 hertz ou 60 hertz, tensão de isolação avaliado de 690V, e a corrente avaliado de 9à 475A na tensão de trabalho avaliado 380V no tipo de aplicação AC-3, e é usado para a conexão e a quebra interurbanas do circuito. O contator é apropriado no começo e no controle frequentes do motor de C.A.

Este contator da série cumpre com o GB 14048, IEC60947-4-1

Parâmetros principais e desempenho técnico:

Condição do funcionamento e da instalação:

Temperatura do ar ambiental do ♦: -5℃--+40℃ e média não mais do que +35℃ dentro de 24 horas;

Altura do ♦: ≤ 2000m;

Condição do ar do ♦: quando a mais alta temperatura é +40℃, a humidade relativa do ar não é até 50%, mas a umidade mais alta é permitida em uma mais baixa temperatura. Gosto, umidade de 90% em 20℃. O orvalho condensado dever ser considerado quando em uma mais baixa temperatura;

Grau de poluição do ♦: Classe 3

Categoria da instalação do ♦: III

Grau da proteção do ♦: IP20

Condição da instalação do ♦: o ângulo do inclinação entre o lado da instalação e o lado vertical não deve ser mais do que ±5℃

Impacto e vibrattion do ♦: o contator deve ser instalado e operado-se de acordo com as circunstâncias de nenhuns agitação, impacto e vibração óbvios.

Característica da estrutura:

Projeto da segurança do ♦ contra choque elétrico, mais seguro e seguro

O ♦ a característica do volume pequeno, câmara de pouco peso, formando arcos é encerrado, distância formando arcos elétrica pequena

O ♦ que a construção arco-extinguindo é nova, abrasão dos contatos é pequeno, com uma vida elétrica longa

♦ o funcionamento do ímã que muitas vantagens tais como a boa confiança, impacto resistente, vantagens significativas do cansaço e assim por diante

O ♦ o contato tem dois pares de aberto normal e contato auxiliar próximo, além, pode ser contatos mais auxiliares montados

O ♦ exceptua para apertar com parafusos, contator pode ser apertado com o trilho de instalação padrão de 35mm por muito tempo

Dimensão da aparência e da instalação:

Dimensão da instalação:
