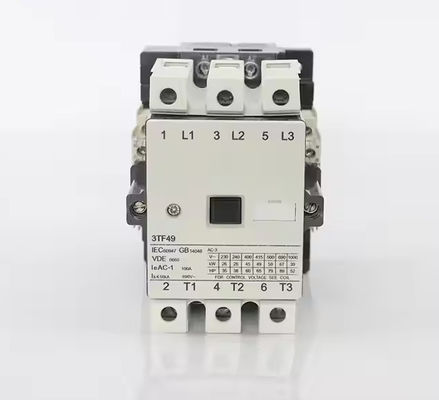

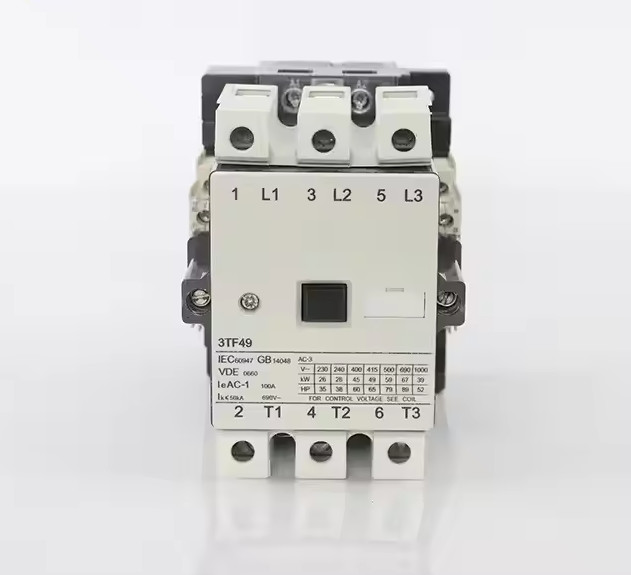

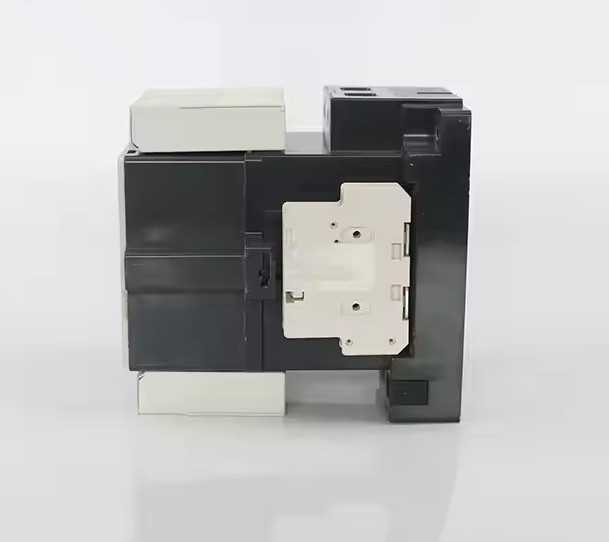

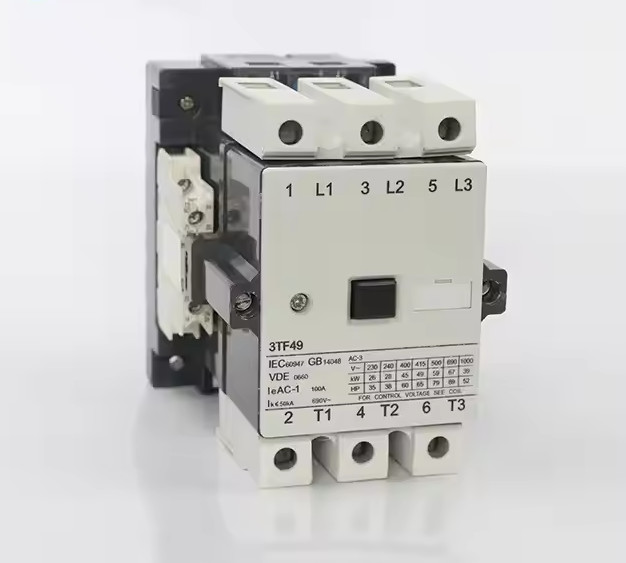

O contador CA da série 3TF é utilizado para fazer e desligar, e para arrancar e controlar o motor com frequência.
O produto está em conformidade com a norma IEC60947-4-1.
Os contatos auxiliares estão dispostos 2NO+2NC no máximo, é empregada a ligação de bloqueio flexível entre o suporte de contato e o núcleo.
Parâmetros principais e desempenho técnico:
| Tipo | STF46 | STF47 | STF48 | STF49 | STF50 | STF51 | ||
| Corrente de aquecimento nominal (A) | 80 | 90 | 100 | 100 | 160 | 160 | ||
| Voltagem de isolamento nominal (V) | 690 | |||||||
| Voltagem nominal de resistência ao impacto (KV) | 6 | |||||||
| Capacidade de produção nominal | 10le | |||||||
| Capacidade de ruptura nominal | 8le | |||||||
| Polonês | 3 | |||||||
| Contato auxiliar | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | ||
| Corrente de resistência de curto prazo ((A)) | 10S | 360 | 504 | 600 | 680 | 880 | 1120 | |
Corrente de funcionamento nominal ((A) |
380 V | AC-3 | 45 | 63 | 75 | 85 | 110 | 140 |
| AC-4 | 24 | 28 | 34 | 42 | 54 | 68 | ||
| Potência do motor controlada (KW) 50 Hz |
AC-3 | 220 V | 15 | 18.5 | 22 | 26 | 37 | 43 |
| 380 V | 22 | 30 | 37 | 45 | 55 | 75 | ||
| 500 V | 30 | 41 | 50 | 59 | 76 | 98 | ||
| 660 V | 39 | 55 | 67 | 67 | 100 | 100 | ||
| AC-4 | 380 V | 12 | 14 | 17 | 21 | 27 | 35 | |
| 660 V | 20.8 | 24.3 | 29.5 | 36 | 46.9 | 60 | ||
| Frequência de operação ( vezes/h) | AC-3 | 600 | 600 | 600 | 600 | 600 | 600 | |
| AC-4 | 300 | 300 | 300 | 300 | 300 | 300 | ||
| Duração da vida útil elétrica (10000/ vezes) | AC-3 | 60 | 60 | 60 | 60 | 60 | 60 | |
| AC-4 | 15 | 15 | 10 | 10 | 10 | 10 | ||
| Duração de vida mecânica (10000 vezes) | 800 | 800 | 600 | 600 | 600 | 600 | ||
| Atração Tolerância da tensão de trabalho da bobina (AC) | (85% ∼ 110%) Us +40°C | |||||||
| Atração do consumo de energia da bobina | Manutenção (VA) | 17 | 17 | 32 | 32 | 39 | 39 | |
| Recuperação ((VA) | 183 | 183 | 330 | 330 | 550 | 550 | ||
| Corrente térmica convencional de contacto auxiliar ((A)) | 10 | 10 | 10 | 10 | 10 | 10 | ||
| Voltagem de isolamento nominal do contacto auxiliar (V) | 690 | 690 | 690 | 690 | 690 | 690 | ||
| Corrente nominal de funcionamento do contacto auxiliar (A) | AC-15 | 380 V | 4 | 4 | 4 | 4 | 4 | 4 |
| 220 V | 6 | 6 | 6 | 6 | 6 | 6 | ||
| DC-13 | 110 V | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | |
| 220 V | 0.48 | 0.48 | 0.48 | 0.48 | 0.48 | 0.48 | ||
Perguntas frequentes:
1É uma empresa comercial ou fabricante?
Somos um fabricante profissional de contactores, disjuntores e outros produtos elétricos.
2Pode fornecer mercadorias como pedido dos clientes?
Se tiverem quaisquer exigências diferentes, contate-nos e iremos atendê-los.
3Se eu precisar de uma amostra para pré-teste, pode fornecer?
Sim, podemos organizar uma amostra para pré-teste. Se você precisar deste serviço, por favor, envie-nos um e-mail e nós lhe daremos uma cotação.
4. Como pode garantir a qualidade?
Sempre uma amostra de pré-produção antes da produção em massa;
Sempre inspecção final antes da expedição;
