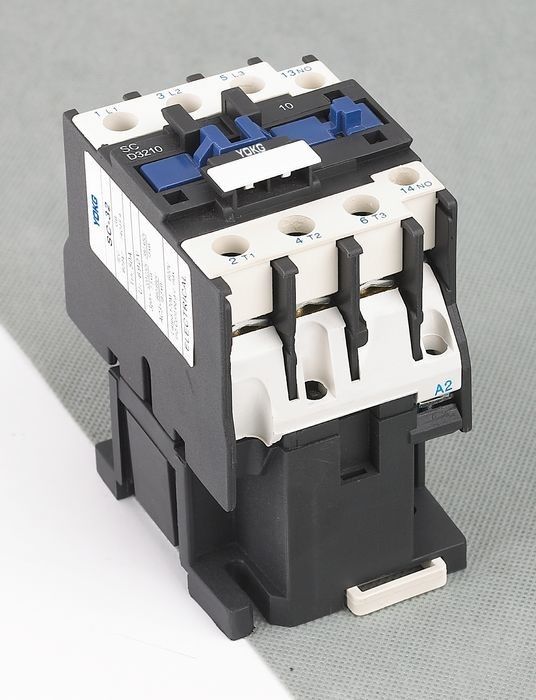

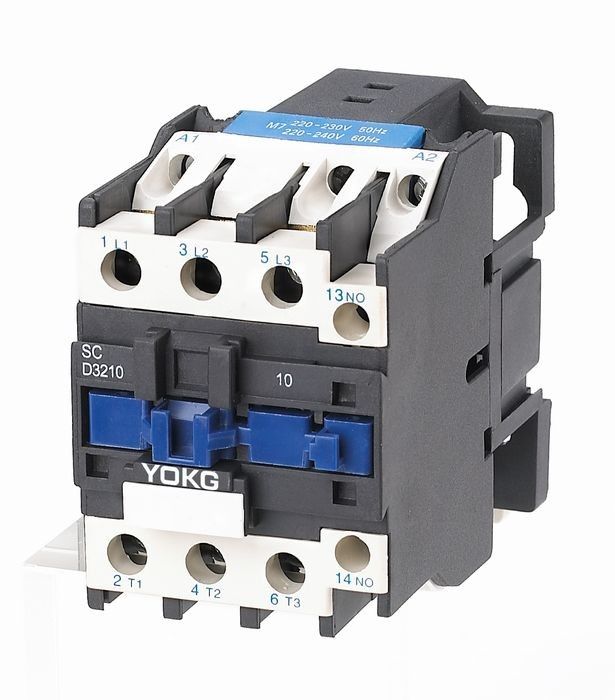

Interruptor elétrico SC32 50A 690V 3poles 1NO ou 1NC do contator da C.A. da baixa tensão
Aplicação:
O contator da C.A. da série do SC (em seguida contator) é apropriado para usar os circuitos até a C.A. avaliado da tensão 690V em 50 hertz ou em 60 hertz, corrente avaliado até 95A, para fazer, quebrando, frequentemente ligando & controlando o motor de C.A. Combinado com o relé térmico, transforma-se o acionador de partida eletromagnético para proteger os circuitos da sobrecarga.
Este contator da série cumpre com o GB 14048, IEC60947-4-1
General:
Temperatura do ar ambiental: ≤-5℃--+40℃
Altura: ≤ 2000m;
Grau de poluição: Classe 3
Categoria da instalação: III
Grau da proteção: IP20
Característica: Volume, de pouco peso pequenos, menos perda de poder, longa vida, cofre forte e confiança
Aplicação: Contatos auxiliares bloco, relé do tempo, bloco atual-limitado dos contatos, relé térmico, etc.
A instalação: trilho do ruído de 35mm (SC09~95), trilho dil de 75MM (SC40~95), parafusos
Modelo e implicação:
Parâmetros principais e desempenho técnico:
| Tipo | SC32 | ||
| Aquecimento avaliado (a) atual | 50 | ||
| Tensão de isolação avaliado (v) | 690 | ||
| O impacto avaliado suporta a tensão (os quilovolts) | 6 | ||
| Rated que faz a capacidade | 10le | ||
| Rated que quebra a capacidade | 8le | ||
| Polos | 3 | ||
| Contato auxiliar | NO/NC | ||
| A curto prazo suporte a corrente (A) | 10S | 256 | |
| Corrente de trabalho Rated (A) | 380V | AC-3 | 32 |
| AC-4 | 12 | ||
| 660V | AC-3 | 21 | |
| AC-4 | 7,5 | ||
| Capacidade AC-3 da fase 3 quilowatt do motor da esquilo-gaiola (AC-3) |
220V | 7,5 | |
| 380V | 15 | ||
| 660V | 18,5 | ||
| Frequência da operação (times/h) | Vida elétrica | AC-3 | 600 |
| AC-4 | 300 | ||
| Vida mecânica | 3600 | ||
| Vida elétrica (10000/times) | AC-3 | 80 | |
| AC-4 | 20 | ||
| Vida mecânica (10000/times) | 800 | ||
| Tipo equipado do fusível | RT16-50 | ||
| Tensão de fonte avaliado do controle nós (V) | 50/60Hz | 12~480 | |
| Escala da operação | Tração-em | (85%~110%) nós +40℃ | |
| Liberação | (20%~75%) nós -5℃ | ||
| Poder médio da bobina da C.A. (VA) | Começo | 110 | |
| Mantimento | 11 | ||
| Classe da eficiência de poder | classe 3 | ||
| Perda térmica (W) | 3~4 | ||
| Tempo da atuação (Senhora) | Fim | 12~25 | |
| Ruptura | 5~20 | ||
| Fiação principal do circuito | fio flexível sem frio pressionando o terminal (㎟) |
1 vara | 2.5~10 |
| 2 varas | 2.5~10 | ||
| fio flexível com frio pressionando o terminal (㎟) |
1 vara | 1~10 | |
| 2 varas | 1.5~6 | ||
| Fio duro (㎟) | 1 vara | 1.5~10 | |
| 2 varas | 2.5~10 | ||
| Tamanho de fechamento do parafuso | M4 | ||
| Apertando o torque de fechamento (N.m) | 1,2 | ||
| Fiação do laço de controle | fio flexível sem frio pressionando o terminal (㎟) |
1 vara | 1~4 |
| 2 varas | 1~4 | ||
| fio flexível com frio pressionando o terminal (㎟) |
1 vara | 1~4 | |
| 2 varas | 1~2.5 | ||
| Fio duro (㎟) | 1 vara | 1~4 | |
| 2 varas | 1~4 | ||
| Tamanho de fechamento do parafuso | M3.5 | ||
| Apertando o torque de fechamento (N.m) | 0,8 |
||
Dimensão da instalação:
| Um máximo | B máximo | C máximo | a | b | ∅ |
| 57 | 86 | 100 | 40 | 48 | 4,5 |
