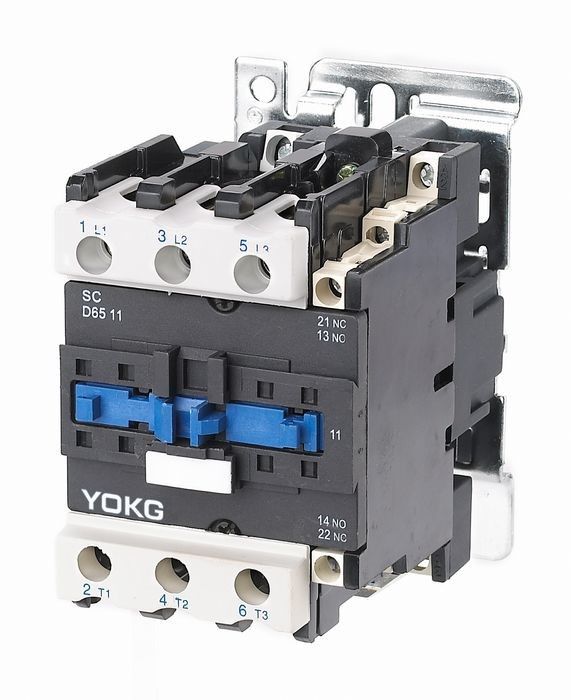

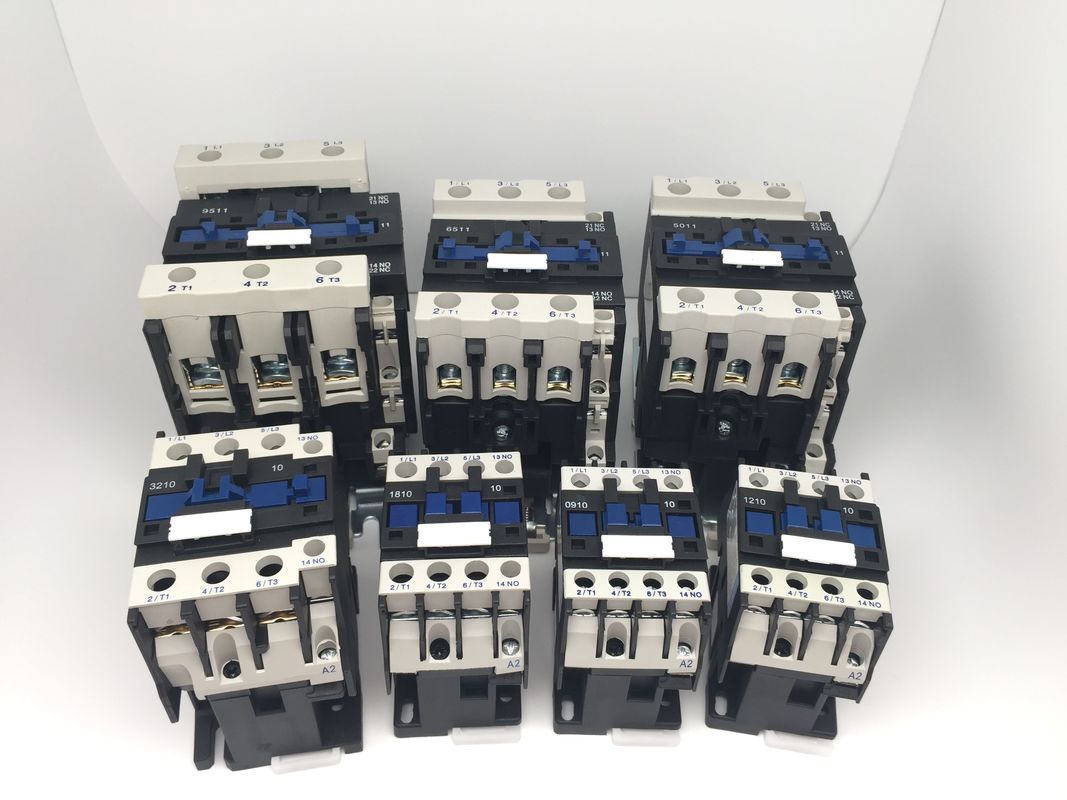

contator definido magnético da finalidade do DP da C.A. do único Polo 4P contator elétrico de 110Vac
Aplicação:
O contator da C.A. da série do SC (em seguida contator) é apropriado para usar os circuitos até a C.A. avaliado da tensão 690V em 50 hertz ou em 60 hertz, corrente avaliado até 95A, para fazer, quebrando, frequentemente ligando & controlando o motor de C.A. Combinado com o relé térmico, transforma-se o acionador de partida eletromagnético para proteger os circuitos da sobrecarga.
Este contator da série cumpre com o GB 14048, IEC60947-4-1
Modelo e implicação:
Parâmetros principais e desempenho técnico:
| Tipo | SC40 | SC50 | SC65 | ||
| Aquecimento avaliado (a) atual | 60 | 80 | 80 | ||
| Tensão de isolação avaliado (v) | 690 | 690 | 690 | ||
| O impacto avaliado suporta a tensão (os quilovolts) | 6 | 6 | 6 | ||
| Rated que faz a capacidade | 10le | 10le | 10le | ||
| Rated que quebra a capacidade | 8le | 8le | 8le | ||
| Polos | 3 | 3 | 3 | ||
| Contato auxiliar | NO+NC | NO+NC | NO+NC | ||
| A curto prazo suporte a corrente (A) | 10S | 320 | 400 | 520 | |
| Corrente de trabalho Rated (A) | 380V | AC-3 | 40 | 50 | 65 |
| AC-4 | 18,5 | 24 | 28 | ||
| 660V | AC-3 | 34 | 39 | 42 | |
| AC-4 | 9 | 12 | 14 | ||
| Capacidade AC-3 da fase 3 quilowatt do motor da esquilo-gaiola (AC-3) |
220V | 11 | 15 | 18,5 | |
| 380V | 18,5 | 22 | 30 | ||
| 660V | 30 | 37 | 37 | ||
| Frequência da operação (times/h) | Vida elétrica | AC-3 | 600 | 600 | 600 |
| AC-4 | 300 | 300 | 300 | ||
| Vida mecânica | 3600 | 3600 | 3600 | ||
| Vida elétrica (10000/times) | AC-3 | 80 | 60 | 60 | |
| AC-4 | 15 | 15 | 15 | ||
| Vida mecânica (10000/times) | 800 | 800 | 800 | ||
| Tipo equipado do fusível | RT16-63 | RT16-80 | RT16-80 | ||
| Tensão de fonte avaliado do controle nós (V) | 50/60Hz | 12~480 | 12~480 | 12~480 | |
| Escala da operação | Tração-em | (85%~110%) nós +40℃ | (85%~110%) nós +40℃ | (85%~110%) nós +40℃ | |
| Liberação | (20%~75%) nós -5℃ | (20%~75%) nós -5℃ | (20%~75%) nós -5℃ | ||
| Poder médio da bobina da C.A. (VA) | Começo | 200 | 200 | 200 | |
| Mantimento | 20 | 20 | 20 | ||
| Classe da eficiência de poder | classe 3 | classe 3 | classe 3 | ||
| Perda térmica (W) | 6~10 | 6~10 | 6~10 | ||
| Tempo da atuação (Senhora) | Fim | 20~25 | 20~25 | 20~25 | |
| Ruptura | 8~15 | 8~15 | 8~15 | ||
| Fiação principal do circuito | fio flexível sem frio pressionando o terminal (㎟) |
1 vara | 2.5~25 | 2.5~25 | 2.5~25 |
| 2 varas | 2.5~16 | 2.5~16 | 2.5~16 | ||
| fio flexível com frio pressionando o terminal (㎟) |
1 vara | 2.5~25 | 2.5~25 | 2.5~25 | |
| 2 varas | 2.5~10 | 2.5~10 | 2.5~10 | ||
| Fio duro (㎟) | 1 vara | 2.5~25 | 2.5~25 | 2.5~25 | |
| 2 varas | 2.5~16 | 2.5~16 | 2.5~16 | ||
| Tamanho de fechamento do parafuso | M8 | M8 | M8 | ||
| Apertando o torque de fechamento (N.m) | 3,5 | 3,5 | 3,5 | ||
| Fiação do laço de controle | fio flexível sem frio pressionando o terminal (㎟) |
1 vara | 1~4 | 1~4 | 1~4 |
| 2 varas | 1~4 | 1~4 | 1~4 | ||
| fio flexível com frio pressionando o terminal (㎟) |
1 vara | 1~4 | 1~4 | 1~4 | |
| 2 varas | 1~2.5 | 1~2.5 | 1~2.5 | ||
| Fio duro (㎟) | 1 vara | 1~4 | 1~4 | 1~4 | |
| 2 varas | 1~4 | 1~4 | 1~4 | ||
| Tamanho de fechamento do parafuso | M3.5 | M3.5 | M3.5 | ||
| Apertando o torque de fechamento (N.m) | 0,8 | 0,8 | 0,8 |
||
Condição do funcionamento e da instalação:
Temperatura do ar ambiental: -5℃--+40℃ e média não mais do que +35℃ dentro de 24 horas;
Altura: ≤ 2000m;
Condição do ar: quando a mais alta temperatura é +40℃, a humidade relativa do ar não é até 50%, mas a umidade mais alta é permitida em uma mais baixa temperatura. Gosto, umidade de 90% em 20℃. O orvalho condensado dever ser considerado quando em uma mais baixa temperatura;
Grau de poluição: Classe 3
Categoria da instalação: III
Grau da proteção: IP20
Condição da instalação: o ângulo do inclinação entre o lado da instalação e o lado vertical não deve ser mais do que ±5℃
Impacto e vibrattion: o contator deve ser instalado e operado-se de acordo com as circunstâncias de nenhuns agitação, impacto e vibração óbvios.
Característica da estrutura:
Aplicação: Contatos auxiliares bloco, relé do tempo e bloco atual-limitado dos contatos, e relé térmico, a seguir para ser outros produtos derivados;
Característica: volume, de pouco peso pequenos, menos perda de poder, longa vida e cofre forte e confiança etc.;
A instalação: O trilho de instalação padrão de 35mm (sc09~95) e o trilho de instalação padrão de 75mm (SC40~95), ou parafusos
O contator pode ser equipado com o contato 1NO auxiliar ou o contato 1NC auxiliar (menos do que 32A), e o contato auxiliar auxiliar de 1NO contact+1NC (mais do que 40A). Além, pode ser equipado com o bloco auxiliar do contator F4 (2blocks ou 4blocks);
Dimensão da instalação:
| Um máximo | B máximo | C máximo | a | b | ∅ |
| 77 | 129 | 116 | 40 | 100/110 | 6,5 |
