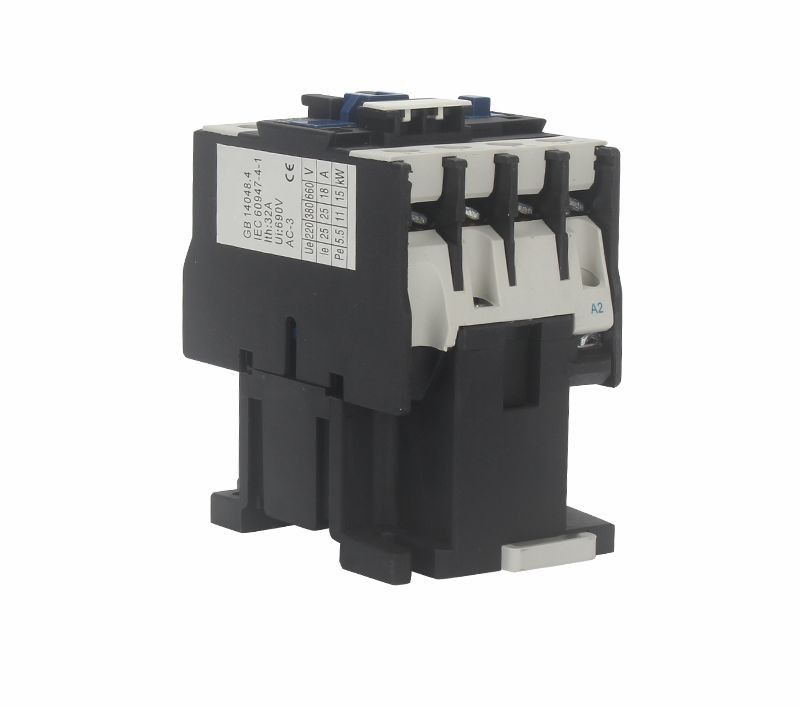

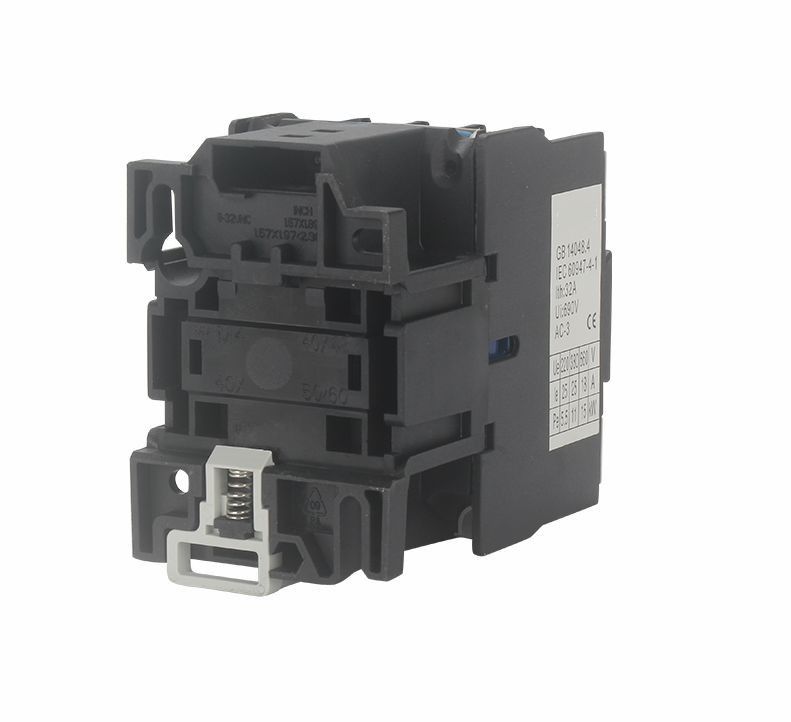

fase magnética 3 Polos elétricos do contator 3 da C.A. do trilho do ruído 40A
Aplicação:
O contator da C.A. da série do SC (em seguida contator) é apropriado para usar os circuitos até a C.A. avaliado da tensão 690V em 50 hertz ou em 60 hertz, corrente avaliado até 95A, para fazer, quebrando, frequentemente ligando & controlando o motor de C.A. Combinado com o relé térmico, transforma-se o acionador de partida eletromagnético para proteger os circuitos da sobrecarga.
Este contator da série cumpre com o GB 14048, IEC60947-4-1
Modelo e implicação:
Parâmetros principais e desempenho técnico:
Tipo | SC25 | ||
Aquecimento avaliado (a) atual | 40 | ||
Tensão de isolação avaliado (v) | 690 | ||
O impacto avaliado suporta a tensão (os quilovolts) | 6 | ||
Rated que faz a capacidade | 10le | ||
Rated que quebra a capacidade | 8le | ||
Polos | 3 | ||
Contato auxiliar | NO/NC | ||
A curto prazo suporte a corrente (A) | 10S | 200 | |
Corrente de trabalho Rated (A) | 380V | AC-3 | 25 |
AC-4 | 8,5 | ||
660V | AC-3 | 18 | |
AC-4 | 4,4 | ||
Capacidade AC-3 da fase 3 quilowatt do motor da esquilo-gaiola (AC-3) |
220V | 5,5 | |
380V | 11 | ||
660V | 15 | ||
Frequência da operação (times/h) | Vida elétrica | AC-3 | 600 |
AC-4 | 300 | ||
Vida mecânica | 3600 | ||
Vida elétrica (10000/times) | AC-3 | 100 | |
AC-4 | 20 | ||
Vida mecânica (10000/times) | 1000 | ||
Tipo equipado do fusível | RT16-40 | ||
Tensão de fonte avaliado do controle nós (V) | 50/60Hz | 12~480 | |
Escala da operação | Tração-em | (85%~110%) nós +40℃ | |
Liberação | (20%~75%) nós -5℃ | ||
Poder médio da bobina da C.A. (VA) | Começo | 110 | |
Mantimento | 11 | ||
Classe da eficiência de poder | classe 3 | ||
Perda térmica (W) | 3~4 | ||
Tempo da atuação (Senhora) | Fim | 12~25 | |
Ruptura | 5~20 | ||
Fiação principal do circuito | fio flexível sem frio pressionando o terminal (㎟) |
1 vara | 1.5~10 |
2 varas | 1.5~6 | ||
fio flexível com frio pressionando o terminal (㎟) |
1 vara | 1~6 | |
2 varas |
1~4 |
||
Fio duro (㎟) | 1 vara | 1.5~6 | |
2 varas |
1.5~6 |
||
Tamanho de fechamento do parafuso | M4 | ||
Apertando o torque de fechamento (N.m) | 1,2 | ||
Fiação do laço de controle | fio flexível sem frio pressionando o terminal (㎟) |
1 vara | 1~4 |
2 varas | 1~4 | ||
fio flexível com frio pressionando o terminal (㎟) |
1 vara | 1~4 | |
2 varas | 1~2.5 | ||
Fio duro (㎟) | 1 vara | 1~4 | |
2 varas | 1~4 | ||
Tamanho de fechamento do parafuso | M3.5 | ||
Apertando o torque de fechamento (N.m) | 0,8 |
Condição do funcionamento e da instalação:
Temperatura do ar ambiental: -5℃--+40℃ e média não mais do que +35℃ dentro de 24 horas;
Altura: ≤ 2000m;
Condição do ar: quando a mais alta temperatura é +40℃, a humidade relativa do ar não é até 50%, mas a umidade mais alta é permitida em uma mais baixa temperatura. Gosto, umidade de 90% em 20℃. O orvalho condensado dever ser considerado quando em uma mais baixa temperatura;
Grau de poluição: Classe 3
Categoria da instalação: III
Grau da proteção: IP20
Condição da instalação: o ângulo do inclinação entre o lado da instalação e o lado vertical não deve ser mais do que ±5℃
Impacto e vibrattion: o contator deve ser instalado e operado-se de acordo com as circunstâncias de nenhuns agitação, impacto e vibração óbvios.
Característica da estrutura:
Pode ser instalado com contatos auxiliares bloco, relé do tempo e bloco atual-limitado dos contatos, e relé térmico, a seguir para ser outros produtos derivados;
Este contator da série tem o volume pequeno, de pouco peso, a menos perda de poder, longa vida e cofre forte e confiança etc.;
O contator pode ser equipado com o contato 1NO auxiliar ou o contato 1NC auxiliar (menos do que 32A), e o contato auxiliar auxiliar de 1NO contact+1NC (mais do que 40A). Além, pode ser equipado com o bloco auxiliar do contator F4 (2blocks ou 4blocks);
Além do que o parafuso do uso a instalar, o contator pode ser apertado com o trilho de instalação padrão de 35mm (sc09~95) e o trilho de instalação padrão de 75mm (SC40~95)
Dimensão da instalação:
Um máximo | B máximo | C máximo | a | b | ∅ |
57 | 86 | 95 | 40 | 48 | 4,5 |
