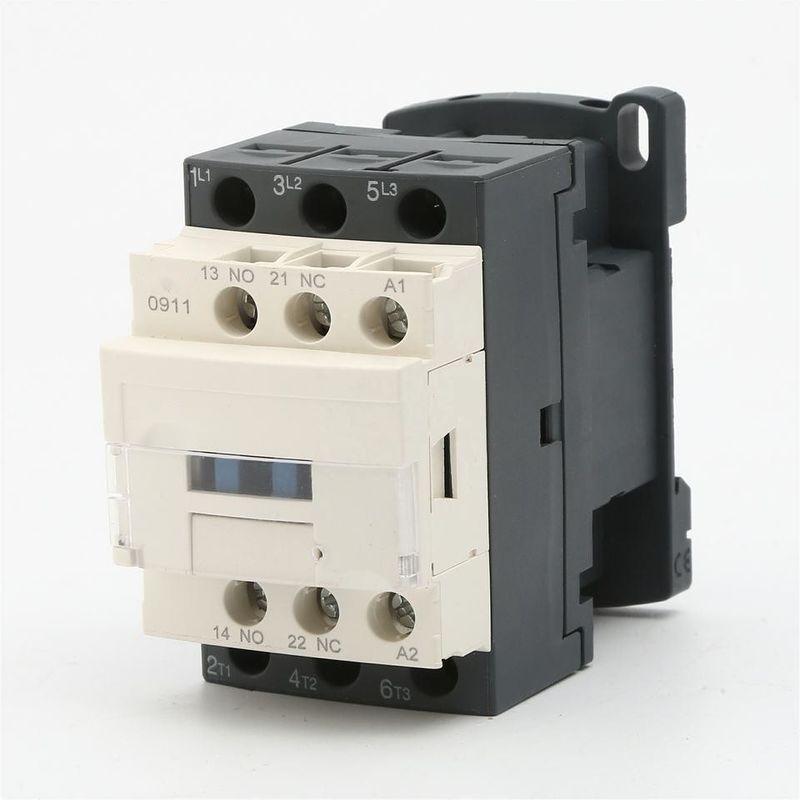

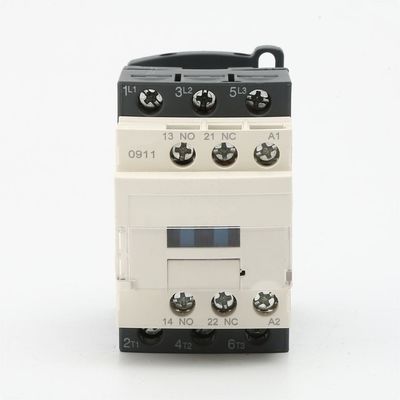

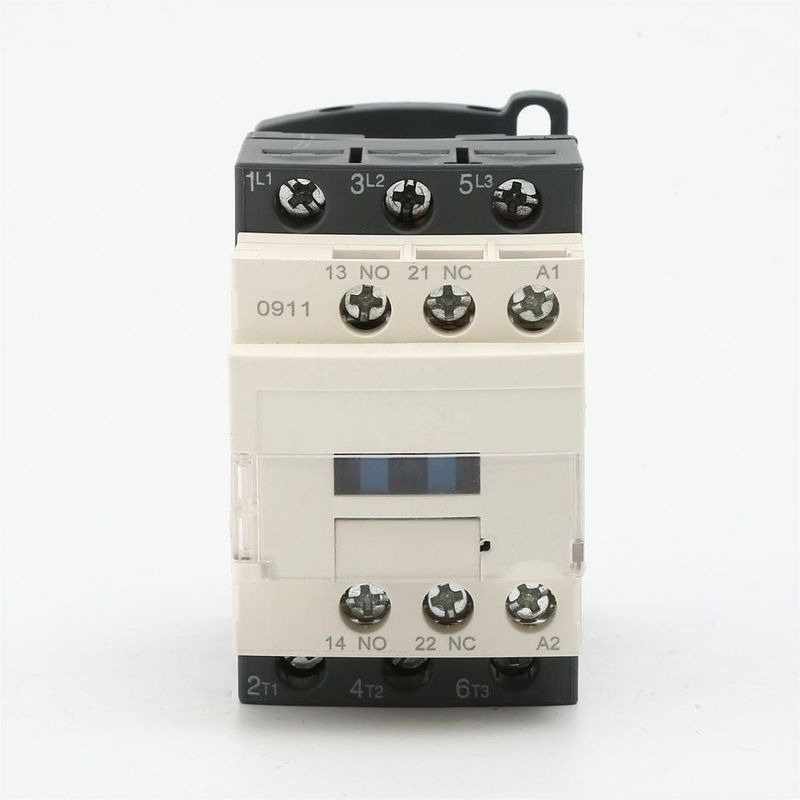

LC1 D09 D18 D32 D40 Contator AC 3 Fase 220V 9A 380V Bobina AC Contator Magnético
Detalhes gerais:
Parâmetros principais e desempenho técnico:
| Modelo | SC1-09 | SC1-12 | SC1-18 | SC1-25 | SC1-32 | ||
| Corrente nominal de aquecimento (A) | 20 | 20 | 25 | 32 | 40 | ||
| Tensão de isolamento nominal (V) | 690 | ||||||
| Tensão suportável de impacto nominal (KV) | 6 | ||||||
| Capacidade nominal de fabricação | 10le | ||||||
| Capacidade nominal de interrupção | 8le | ||||||
| pólos | 3 | ||||||
| Contato auxiliar | 1NO + 1NC | ||||||
| Corrente suportável de curta duração (A) | 10S | 72 | 96 | 144 | 200 | 256 | |
| AC-3 Corrente nominal de trabalho (A) |
220V/230V | 9 | 12 | 18 | 25 | 32 | |
| 380V/400V | 9 | 12 | 18 | 25 | 32 | ||
| 660V/690V | 6.5 | 8.9 | 12 | 18 | 22 | ||
| Capacidade AC-3 da fase 3 motor de gaiola de esquilo (AC-3) KW |
220V/230V | 2.2 | 3 | 4 | 5.5 | 7.5 | |
| 380V/400V | 4 | 5.5 | 7.5 | 11 | 15 | ||
| 660V/690V | 5.5 | 7.5 | 10 | 15 | 18.5 | ||
| Frequência de operação (vezes/h) | Vida elétrica | 1200 | 600 | ||||
| Vida mecânica | 3600 | ||||||
| Vida elétrica AC-3 (10000/vezes) | 100 | 100 | 100 | 100 | 80 | ||
| Vida mecânica (10000/vezes) | 1000 | 1000 | 1000 | 1000 | 800 | ||
| Tipo de fusível equipado | RT16-20 | RT16-20 | RT16-32 | RT16-40 | RT16-50 | ||
| Tensão nominal de alimentação de controle Us(V) | 50/60 Hz | 12～480 | |||||
| Faixa de operação | pull-in | (85%～110%)Us +40℃ | |||||
| Liberando | (20%～75%)Us -5℃ | ||||||
| Potência média da bobina CA (VA) | Começar | 70 | 110 | ||||
| Guardando | 8 | 11 | |||||
| Classe de eficiência energética | classe 3 | ||||||
| Perda térmica (W) | 2～3 | 3～4 | |||||
| Tempo de atuação (ms) | Perto | 12～35 | |||||
| Parar | 5~20 | ||||||
| Fiação do circuito principal | fio flexível sem frio pressionando o terminal (㎟) |
1 bastão | 1～4 | 1～4 | 1,5～6 | 1,5～10 | 2,5～10 |
| 2 palitos | 1～4 | 1～4 | 1,5～6 | 1,5～6 | 2,5～10 | ||
| fio flexível com frio pressionando o terminal (㎟) |
1 bastão | 1～4 | 1～4 | 1 a 6 | 1 a 6 | 1 a 10 | |
| 2 palitos | 1～2.5 | 1～2.5 | 1～4 | 1～4 | 1,5～6 | ||
| Fio rígido (㎟) | 1 bastão | 1～4 | 1～4 | 1,5～6 | 1,5～6 | 1,5～10 | |
| 2 palitos | 1～4 | 1～4 | 1,5～6 | 1,5～6 | 2,5～10 | ||
| Tamanho do parafuso de fixação | M3,5 | M4 | |||||
| Torque de aperto (Nm) | 0,8 | 1.2 | |||||
| Fiação do circuito de controle | fio flexível sem frio pressionando o terminal (㎟) |
1 bastão | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 |
| 2 palitos | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | ||
| fio flexível com frio pressionando o terminal (㎟) |
1 bastão | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | |
| 2 palitos | 1～2.5 | 1～2.5 | 1～2.5 | 1～2.5 | 1～2.5 | ||
| Fio rígido (㎟) | 1 bastão | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | |
| 2 palitos | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | ||
| Tamanho do parafuso de fixação | M3,5 | ||||||
| Torque de aperto (Nm) | 0,8 | ||||||
Dimensão de aparência e instalação:
Dimensão da instalação:
| Modelo | um máximo | B máx | C max | uma | b | ∅ |
| SC1-09～18 | 45 | 77 | 86 | 35 | 50/60 | 4.5 |
| SC1-25～32 | 45 | 85 | 92 | 35 | 60/70 | 4.5 |
| SC1-40～65 | 75 | 127 | 119 | 40 | 100/110 | 6.5 |
| SC1-80～95 | 85 | 127 | 130 | 40 | 100/110 | 6.5 |
