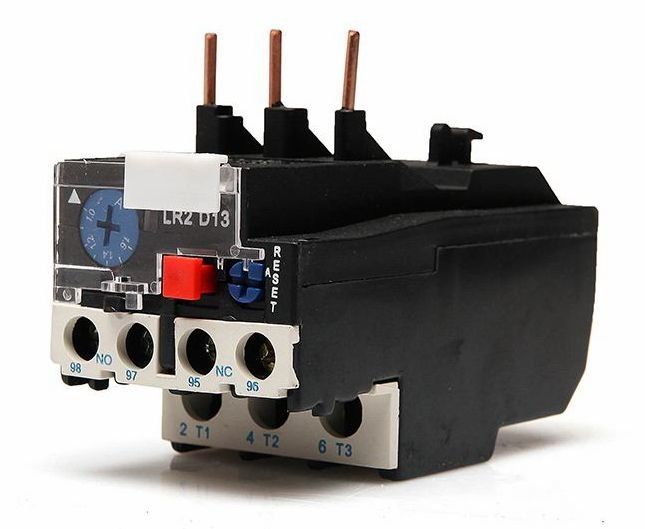

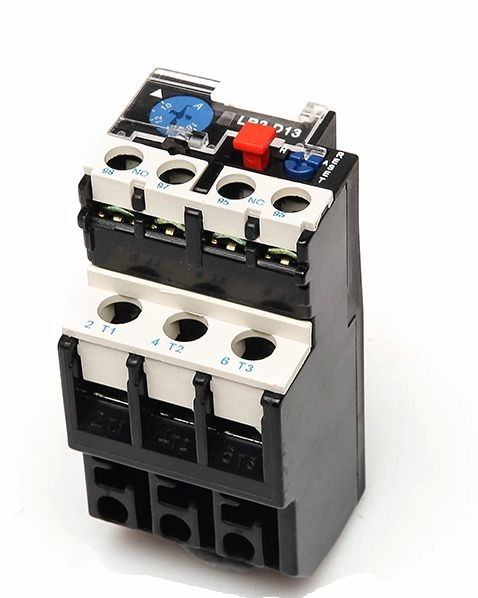

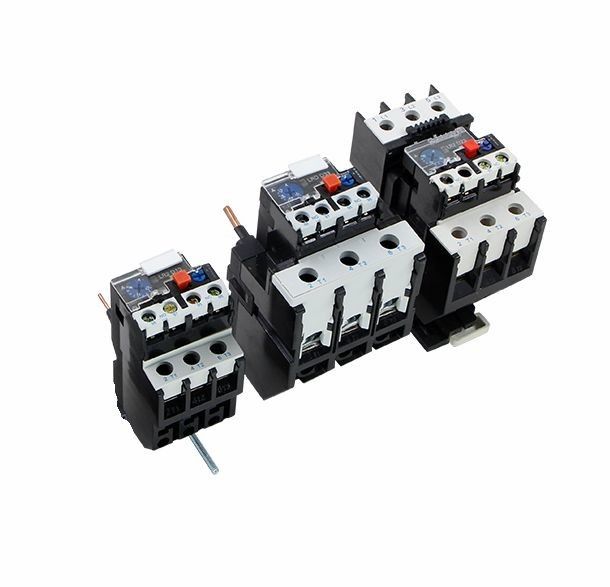

Relé protetor 25A 36A 93A de Thernal da sobrecarga LR2 interruptor elétrico de 240 volts
Aplicação:
O relé térmico da série de LR2-D pode ser usado no circuito de 50Hz ou 60Hz, tensão de isolação avaliado 660V, avaliou 0.1-93A atual para proteger a ruptura da fase quando o motor elétrico é sobrecarga.
O relé tem a compensação diferente do mecanismo e de temperatura & pode ser pluged no contator da C.A. da série de HC-D. É o relé térmico o mais avançado nos anos noventa no mundo.
Especificações:
* parâmetro fundamental do circuito principal
* tensão de isolação avaliado 660V
* Rated que trabalha 25,36,93A atual separadamente
* o selo do regulador da corrente de ajuste avaliado e do ajuste
* corrente do componente térmico
* circuito auxiliar
* há um par de contato NENHUM e do NC com isolação elétrica
* frequência avaliado 50-60Hz
* use o grupo, tensão de trabalho avaliado, aponte a corrente atual e avaliado térmica
Característica do movimento: Tempo trifásico do movimento do equilíbrio
| Não | Épocas da corrente do ajuste | Tempo do movimento | Condição do começo | Temperatura ambiental | ||
| 1 | 1,05 | >2h | Estado frio | 20±5oC | ||
| 2 | 1,2 | <2h> | Estado do calor (depois do teste No.1) | |||
| 3 | 1,5 | <4min> | ||||
| 4 | 7,2 | 10A | 2s< Tp=""> | ≤63A | Estado frio | |
| 10 | 4s< Tp=""> | >63A | ||||
característica Fase-perdedora do movimento
| Não | Épocas da corrente do ajuste | Tempo do movimento | Condição do começo | Ambienttemperature | |
| Algumas duas fases | Uma outra fase | ||||
| 1 | 1,0 | 0,9 | >2h | Estado frio | 20±5oC |
| 2 | 1,15 | 0 | <2h> | Estado do calor (depois do teste No.1) |
|
| Tipo | Número | Ajustando a escala (A) | Para Contavtor |
| LR2-D13 | 1301 | 0,10~0,16 | CJX2-09~32 |
| 1302 | 0,16~0,25 | CJX2-09~32 | |
| 1303 | 0,25~0,40 | CJX2-09~32 | |
| 1304 | 0,40~0,63 | CJX2-09~32 | |
| 1305 | 0,63~1 | CJX2-09~32 | |
| 1306 | 1~1,6 | CJX2-09~32 | |
| 1307 | 1,6~2,5 | CJX2-09~32 | |
| 1308 | 2,5~4 | CJX2-09~32 | |
| 1310 | 4~6 | CJX2-09~32 | |
| 1312 | 5,5~8 | CJX2-12~32 | |
| 1314 | 7~10 | CJX2-18~32 | |
| 1316 | 9~13 | CJX2-25~32 | |
| 1321 | 12~18 | CJX2-25~32 | |
| 1322 | 17~25 | CJX2-32 |
