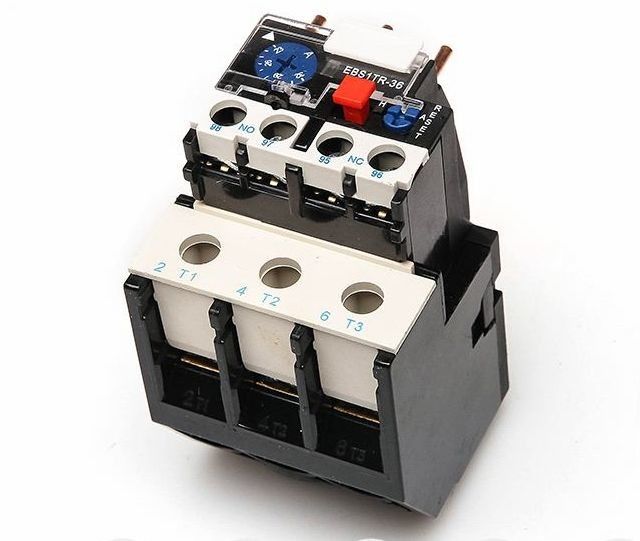

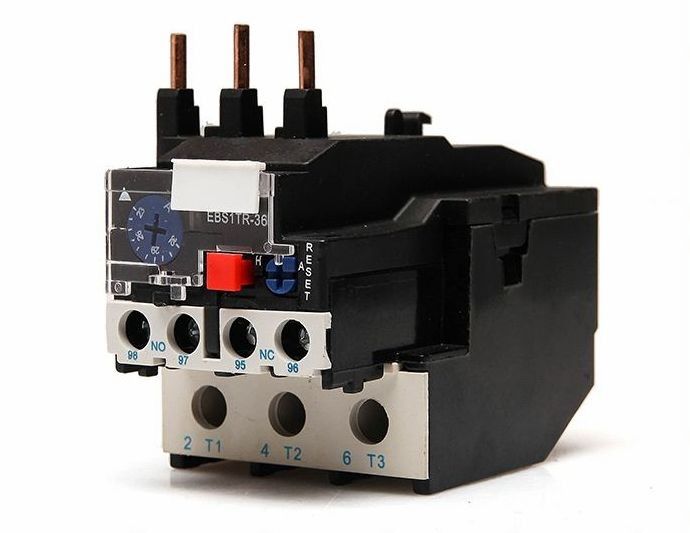

relé de proteção térmico da sobrecarga de 30A 50A 80amp LR2-D33
Aplicação:
O relé térmico da série de LR2-D pode ser usado no circuito de 50Hz ou 60Hz, tensão de isolação avaliado 660V, avaliou 0.1-93A atual para proteger a ruptura da fase quando o motor elétrico é sobrecarga.
O relé tem a compensação diferente do mecanismo e de temperatura & pode ser pluged no contator da C.A. da série de HC-D. É o relé térmico o mais avançado nos anos noventa no mundo.
Especificações:
Parâmetro fundamental do ♦ do circuito principal:
Tensão de isolação avaliado 660V
Rated que trabalha 25,36,93A atual separadamente
O selo do regulador da corrente de ajuste avaliado e do ajuste
Corrente do componente térmico
Circuito auxiliar do ♦
Há um par de contato NENHUM e do NC com isolação elétrica
Frequência avaliado 50-60Hz
Use o grupo, tensão de trabalho avaliado, aponte a corrente atual e avaliado térmica
| Tipo | Corrente de trabalho Rated | Componente térmico | ||
| do relé térmico | Atual avaliado (A) | Avaliado ou escala de (a) atual avaliado | ||
| LR2-D13 | 25 | LR2-D1301 | 0,2 | 0.10-0.16 |
| LR2-D1302 | 0,3 | 0.16-0.25 | ||
| LR2-D1303 | 0,4 | 0.25-0.40 | ||
| LR2-D1304 | 0,6 | 0.40-0.63 | ||
| LR2-D1305 | 1,0 | 0.63-1.0 | ||
| LR2-D1306 | 1,6 | 1.0-1.6 | ||
| LR2-D13X6 | 2,0 | 1.25-2.0 | ||
| LR2-D1307 | 2,5 | 1.6-2.5 | ||
| LR2-D1308 | 4,0 | 2.5-4.0 | ||
| LR2-D1310 | 6,0 | 4.0-6.0 | ||
| LR2-D1312 | 8,0 | 5.5-8.0 | ||
| LR2-D1314 | 10,0 | 7.0-10.0 | ||
| LR2-D1316 | 13,0 | 9.0-13.0 | ||
| LR2-D1321 | 18,0 | 12.0-18.0 | ||
| LR2-D1322 | 25,0 | 17.0-25.0 | ||
| LR2-D23 | 36 | LR2-D2353 | 32,0 | 23.0-32.0 |
| LR2-D2355 | 36,0 | 28.0-36.0 | ||
| LR2-D33 | 93 | LR2-D3353 | 32,0 | 23.0-32.0 |
| LR2-D3355 | 40,0 | 30.0-40.0 | ||
| LR2-D3357 | 50,0 | 37.0-50.0 | ||
| LR2-D3359 | 65,0 | 48.0-65.0 | ||
| LR2-D3361 | 70,0 | 55.0-70.0 | ||
| LR2-D3363 | 90,0 | 63.0-80.0 | ||
| LR2-D3365 | 93,0 | 80.0-93.0 | ||
Esboço & tamanho da montagem:
