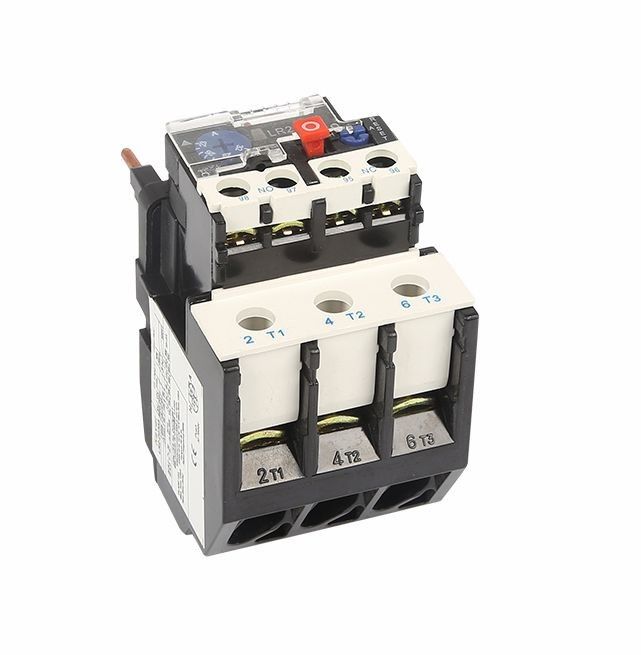

Interruptor magnético térmico protetor do relé do volt 93amp do relé 240 da sobrecarga
Aplicação:

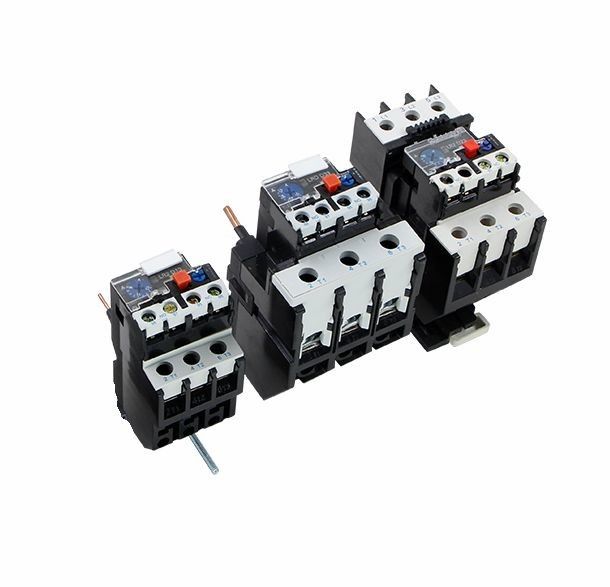

O relé térmico da série de LR2-D pode ser usado no circuito de 50Hz ou 60Hz, tensão de isolação avaliado 660V, avaliou 0.1-93A atual para proteger a ruptura da fase quando o motor elétrico é sobrecarga.
O relé tem a compensação diferente do mecanismo e de temperatura & pode ser pluged no contator da C.A. da série de LC1-D. É o relé térmico o mais avançado nos anos noventa no mundo.
Parâmetro de A.Fundamental do circuito principal
tensão 660V da isolação de (a).Rated.
(b).Rated que trabalha 25,36,93A atual separadamente.
selo do regulador de (c).The da corrente de ajuste avaliado e do ajuste.
(d).Current do componente térmico (veja a lista 1)
Circuito de B.Auxiliary
(a).There é um par de contato NENHUM e de N/C com isolação elétrica.
tensão 500V da isolação de (b).Rated.
frequência 50-60Hz de (c).Rated.
o grupo de (d).Use, tensão de trabalho avaliado, aponta a corrente atual e avaliado térmica.
Característica do movimento: Tempo trifásico do movimento do equilíbrio
Não | Épocas da corrente do ajuste | Tempo do movimento | Condição do começo | Temperatura ambiental | ||
1 | 1,05 | >2h | Estado frio | 20±5oC | ||
2 | 1,2 | <2h> | Estado do calor (depois do teste No.1) | |||
3 | 1,5 | <4min> | ||||
4 | 7,2 | 10A | 2s< Tp=""> | ≤63A | Estado frio | |
10 | 4s< Tp=""> | >63A |
característica Fase-perdedora do movimento
Não | Épocas da corrente do ajuste | Tempo do movimento | Condição do começo | Ambienttemperature | |
Algumas duas fases | Uma outra fase | ||||
1 | 1,0 | 0,9 | >2h | Estado frio | 20±5oC |
2 | 1,15 | 0 | <2h> | Estado do calor (depois do teste No.1) |
Tipo | Número | Ajustando a escala (a) | Para o contator |
LR2-D13 | 1301 | 0.1~0.16 | CJX2-09~32 |
1302 | 0.16~0.25 | CJX2-09~32 | |
1303 | 0.25~0.4 | CJX2-09~32 | |
1304 | 0.4~0.63 | CJX2-09~32 | |
1305 | 0.63~1 | CJX2-09~32 | |
1306 | 1~1.6 | CJX2-09~32 | |
1307 | 1.6~2.5 | CJX2-09~32 | |
1308 | 2.5~4 | CJX2-09~32 | |
1310 | 4~6 | CJX2-09~32 | |
1312 | 5.5~8 | CJX2-09~32 | |
1314 | 7~10 | CJX2-09~32 | |
1316 | 9~13 | CJX2-09~32 | |
1321 | 12~18 | CJX2-09~32 | |
1322 | 17~25 | CJX2-32 | |
LR2-D25 | 2353 | 23~32 | CJX2-09~32 |
2355 | 30~40 | CJX2-09~32 | |
LR2-D33 | 3322 | 17~25 | CJX2-09~32 |
3353 | 23~32 | CJX2-09~32 | |
3355 | 30~40 | CJX2-09~32 | |
3357 | 37~50 | CJX2-09~32 | |
3359 | 48~65 | CJX2-09~32 | |
3361 | 55~70 | CJX2-09~32 | |
3363 | 63~80 | CJX2-09~32 | |
3365 | 80~93 | CJX2-95 | |
LR2-D43 | 4365 | 80~104 | CJX2-95 |
4367 | 95~120 | CJX2-95~115 | |
4369 | 110~140 | CJX2-115 |
Tipo | Corrente de trabalho Rated do relé térmico | Componente térmico | ||
Atual avaliado (A) |
Avaliado ou escala de (a) atual avaliado |
|||
LR2-D13 | 25 | LR2-D1301 | 0,16 | 0.10-0.16 |
LR2-D1302 | 0,25 | 0.16-0.25 | ||
LR2-D1303 | 0,4 | 0.25-0.40 | ||
LR2-D1304 | 0,63 | 0.40-0.63 | ||
LR2-D1305 | 1 | 0.63-1.0 | ||
LR2-D1306 | 1,6 | 1.0-1.6 | ||
LR2-D13x6 | 2 | 1.25-2.0 | ||
LR2-D1307 | 2,5 | 1.6-2.5 | ||
LR2-D1308 | 4 | 2.5-4.0 | ||
LR2-D1310 | 6 | 4.0-6.0 | ||
LR2-D1312 | 8 | 5.5-8.0 | ||
LR2-D1314 | 10 | 7.0-10.0 | ||
LR2-D1316 | 13 | 9.0-13.0 | ||
LR2-D1321 | 18 | 12.0-18.0 | ||
LR2-D1322 | 25 | 17.0-25.0 | ||

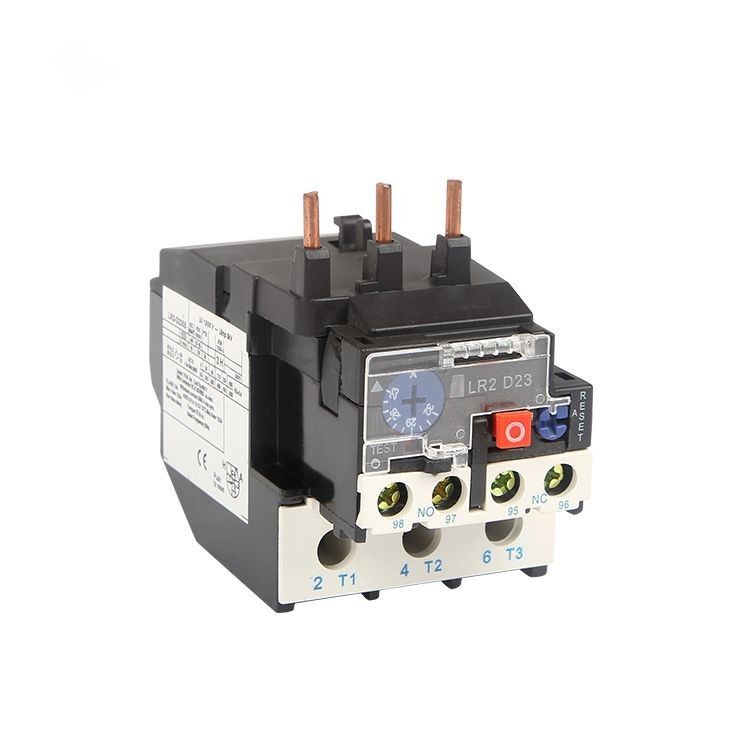

LR2-D23 | 36 | LR2-D2353 | 32 | 23.0-32.0 |
LR2-D2355 | 36 | 28.0-36.0 | ||
LR2-D33 | 93 | LR2-D3353 | 32 | 23.0-32.0 |
LR2-D3355 | 40 | 30.0-40.0 | ||
LR2-D3357 | 50 | 37.0-50.0 | ||
LR2-D3359 | 65 | 48.0-65.0 | ||
LR2-D3361 | 70 | 55.0-70.0 | ||
LR2-D3363 | 90 | 63.0-80.0 | ||
LR2-D3365 | 93 | 80.0-93.0 |
