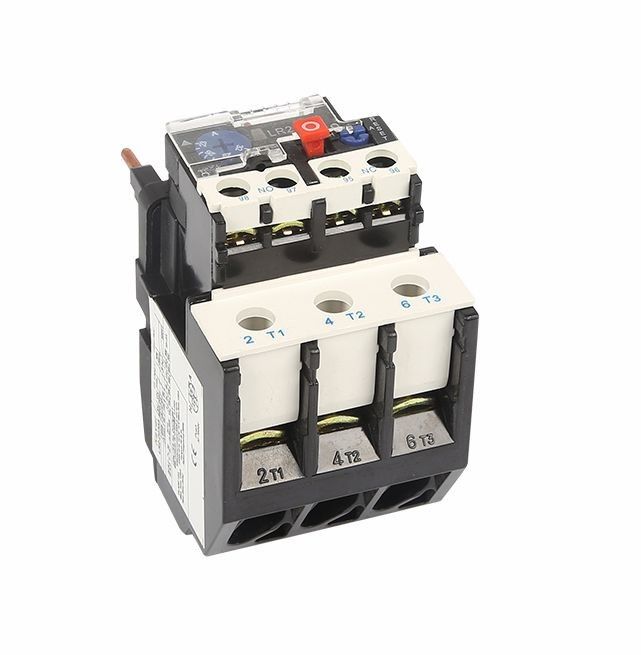

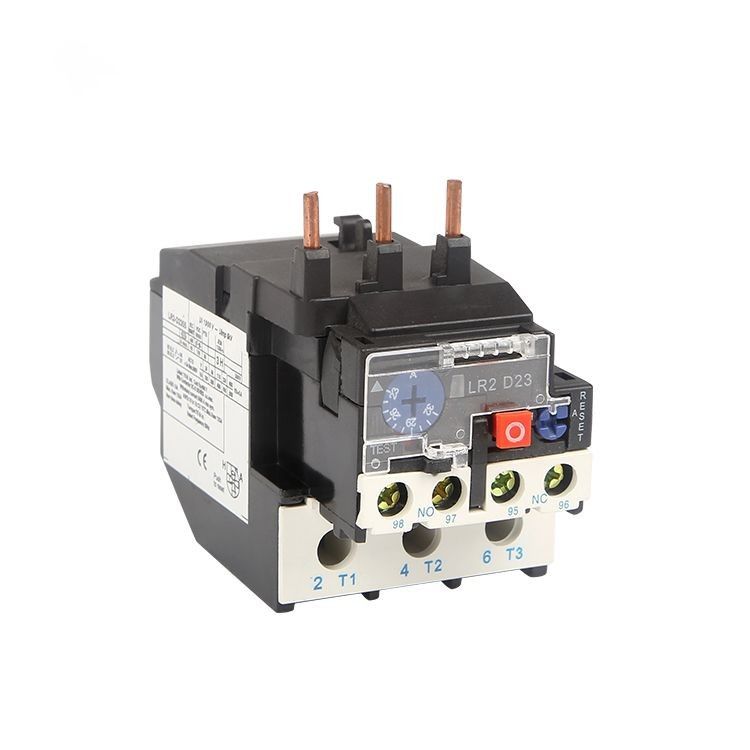

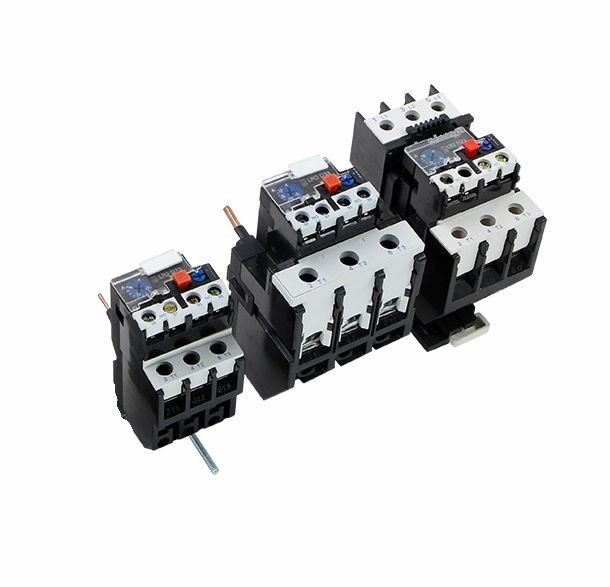

LR2-D13 relé térmico magnético eletromecânico da sobrecarga da série 36A
Aplicação:
O relé térmico da série de LR2-D pode ser usado no circuito de 50Hz ou 60Hz, tensão de isolação avaliado 660V, avaliou 0.1-93A atual para proteger a ruptura da fase quando o motor elétrico é sobrecarga.
O relé tem a compensação diferente do mecanismo e de temperatura & pode ser pluged no contator da C.A. da série de LC1-D. É o relé térmico o mais avançado nos anos noventa no mundo.
Parâmetro de A. Fundamental do circuito principal
(a). Tensão de isolação avaliado 660V.
(b). Rated que trabalha 25,36,93A atual separadamente.
(c). O selo do regulador da corrente de ajuste avaliado e do ajuste.
(d). Corrente do componente térmico (veja a lista 1)
B. Auxiliar Circuito
(a). Há um par de contato NENHUM e de N/C com isolação elétrica.
(b). Tensão de isolação avaliado 500V.
(c). Frequência avaliado 50-60Hz.
(d). Use o grupo, tensão de trabalho avaliado, aponte a corrente atual e avaliado térmica.
Característica do movimento: Tempo trifásico do movimento do equilíbrio
| Não | Épocas da corrente do ajuste | Tempo do movimento | Condição do começo | Temperatura ambiental | ||
| 1 | 1,05 | >2h | Estado frio | 20±5oC | ||
| 2 | 1,2 | <2h> | Estado do calor (depois do teste No.1) | |||
| 3 | 1,5 | <4min> | ||||
| 4 | 7,2 | 10A | 2s< Tp=""> | ≤63A | Estado frio | |
| 10 | 4s< Tp=""> | >63A | ||||
característica Fase-perdedora do movimento
| Não | Épocas da corrente do ajuste | Tempo do movimento | Condição do começo | Ambienttemperature | |
| Algumas duas fases | Uma outra fase | ||||
| 1 | 1,0 | 0,9 | >2h | Estado frio | 20±5oC |
| 2 | 1,15 | 0 | <2h> | Estado do calor (depois do teste No.1) |
|
| Tipo | Número | Ajustando a escala (a) | Para o contator |
| LR2-D13 | 1301 | 0.1~0.16 | CJX2-09~32 |
| 1302 | 0.16~0.25 | CJX2-09~32 | |
| 1303 | 0.25~0.4 | CJX2-09~32 | |
| 1304 | 0.4~0.63 | CJX2-09~32 | |
| 1305 | 0.63~1 | CJX2-09~32 | |
| 1306 | 1~1.6 | CJX2-09~32 | |
| 1307 | 1.6~2.5 | CJX2-09~32 | |
| 1308 | 2.5~4 | CJX2-09~32 | |
| 1310 | 4~6 | CJX2-09~32 | |
| 1312 | 5.5~8 | CJX2-09~32 | |
| 1314 | 7~10 | CJX2-09~32 | |
| 1316 | 9~13 | CJX2-09~32 | |
| 1321 | 12~18 | CJX2-09~32 | |
| 1322 | 17~25 | CJX2-32 | |
| LR2-D25 | 2353 | 23~32 | CJX2-09~32 |
| 2355 | 30~40 | CJX2-09~32 | |
| LR2-D33 | 3322 | 17~25 | CJX2-09~32 |
| 3353 | 23~32 | CJX2-09~32 | |
| 3355 | 30~40 | CJX2-09~32 | |
| 3357 | 37~50 | CJX2-09~32 | |
| 3359 | 48~65 | CJX2-09~32 | |
| 3361 | 55~70 | CJX2-09~32 | |
| 3363 | 63~80 | CJX2-09~32 | |
| 3365 | 80~93 | CJX2-95 | |
| LR2-D43 | 4365 | 80~104 | CJX2-95 |
| 4367 | 95~120 | CJX2-95~115 | |
| 4369 | 110~140 | CJX2-115 |
| Tipo | Corrente de trabalho Rated do relé térmico | Componente térmico | ||
| Atual avaliado (A) |
Avaliado ou escala de (a) atual avaliado |
|||
| LR2-D13 | 25 | LR2-D1301 | 0,16 | 0.10-0.16 |
| LR2-D1302 | 0,25 | 0.16-0.25 | ||
| LR2-D1303 | 0,4 | 0.25-0.40 | ||
| LR2-D1304 | 0,63 | 0.40-0.63 | ||
| LR2-D1305 | 1 | 0.63-1.0 | ||
| LR2-D1306 | 1,6 | 1.0-1.6 | ||
| LR2-D13x6 | 2 | 1.25-2.0 | ||
| LR2-D1307 | 2,5 | 1.6-2.5 | ||
| LR2-D1308 | 4 | 2.5-4.0 | ||
| LR2-D1310 | 6 | 4.0-6.0 | ||
| LR2-D1312 | 8 | 5.5-8.0 | ||
| LR2-D1314 | 10 | 7.0-10.0 | ||
| LR2-D1316 | 13 | 9.0-13.0 | ||
| LR2-D1321 | 18 | 12.0-18.0 | ||
| LR2-D1322 | 25 | 17.0-25.0 | ||
| LR2-D23 | 36 | LR2-D2353 | 32 | 23.0-32.0 |
| LR2-D2355 | 36 | 28.0-36.0 | ||
| LR2-D33 | 93 | LR2-D3353 | 32 | 23.0-32.0 |
| LR2-D3355 | 40 | 30.0-40.0 | ||
| LR2-D3357 | 50 | 37.0-50.0 | ||
| LR2-D3359 | 65 | 48.0-65.0 | ||
| LR2-D3361 | 70 | 55.0-70.0 | ||
| LR2-D3363 | 90 | 63.0-80.0 | ||
| LR2-D3365 | 93 | 80.0-93.0 | ||
