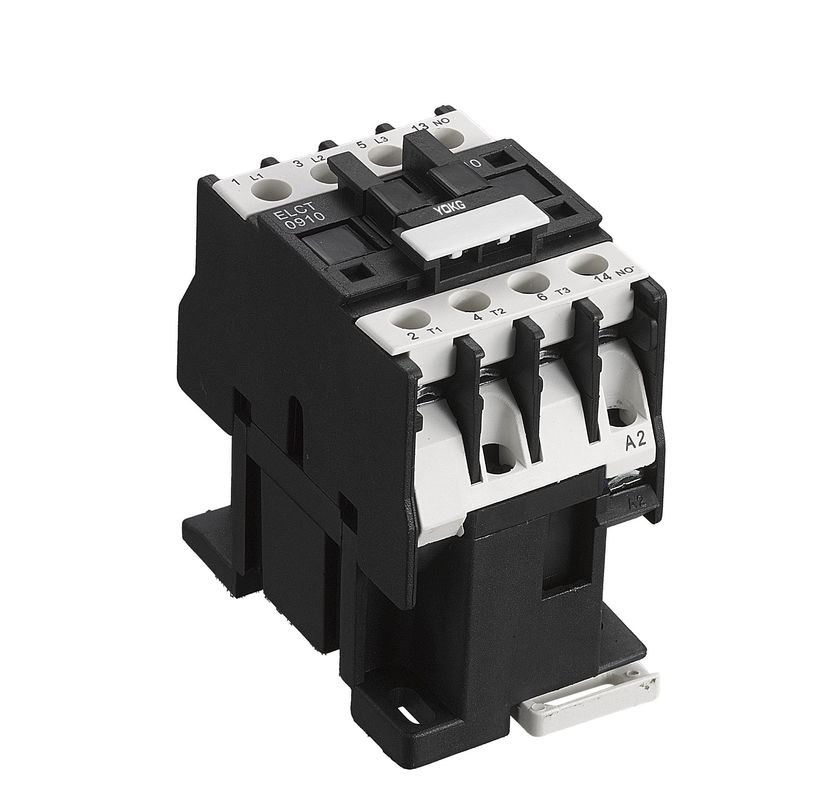

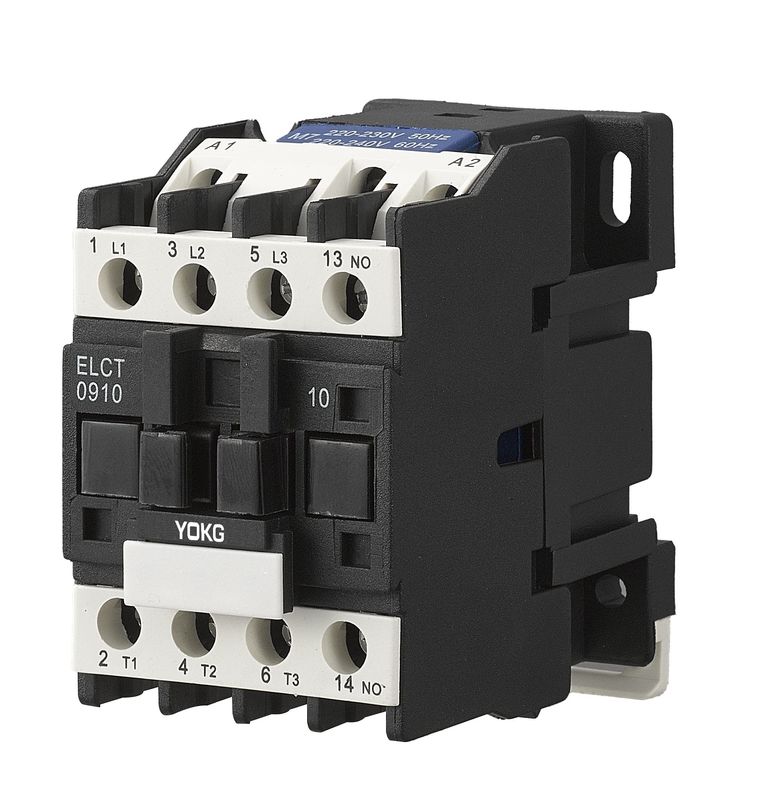

3 Polos 3 ponto da prata da fase 9A sobrecarregam o contator NENHUM contator industrial do NC 230V
Aplicação:
O contator da C.A. da série do SC (em seguida contator) é apropriado para usar os circuitos até a C.A. avaliado da tensão 690V em 50 hertz ou em 60 hertz, corrente avaliado até 95A, para fazer, quebrando, frequentemente ligando & controlando o motor de C.A. Combinado com o relé térmico, transforma-se o acionador de partida eletromagnético para proteger os circuitos da sobrecarga.
Este contator da série cumpre com o GB 14048, IEC60947-4-1
General:
Temperatura do ar ambiental: ≤-5℃--+40℃
Altura: ≤ 2000m;
Grau de poluição: Classe 3
Categoria da instalação: III
Grau da proteção: IP20
Característica: Volume, de pouco peso pequenos, menos perda de poder, longa vida, cofre forte e confiança
Aplicação: Contatos auxiliares bloco, relé do tempo, bloco atual-limitado dos contatos, relé térmico, etc.
A instalação: trilho do ruído de 35mm (SC09~95), trilho dil de 75MM (SC40~95), parafusos
Modelo e implicação:
Parâmetros principais e desempenho técnico:
| Tipo | SC09 | ||
| Aquecimento avaliado (a) atual | 20 | ||
| Tensão de isolação avaliado (v) | 690 | ||
| O impacto avaliado suporta a tensão (os quilovolts) | 6 | ||
| Rated que faz a capacidade | 10le | ||
| Rated que quebra a capacidade | 8le | ||
| Polos | 3 | ||
| Contato auxiliar | NO/NC | ||
| A curto prazo suporte a corrente (A) | 10S | 72 | |
| Corrente de trabalho Rated (A) | 380V | AC-3 | 9 |
| AC-4 | 3,5 | ||
| 660V | AC-3 | 6,6 | |
| AC-4 | 1,5 | ||
| Capacidade AC-3 da fase 3 quilowatt do motor da esquilo-gaiola (AC-3) |
220V | 2,2 | |
| 380V | 4 | ||
| 660V | 5,5 | ||
| Frequência da operação (times/h) | Vida elétrica | AC-3 | 1200 |
| AC-4 | 300 | ||
| Vida mecânica | 3600 | ||
| Vida elétrica (10000/times) | AC-3 | 100 | |
| AC-4 | 20 | ||
| Vida mecânica (10000/times) | 1000 | ||
| Tipo equipado do fusível | RT16-20 | ||
| Tensão de fonte avaliado do controle nós (V) | 50/60Hz | 12~480 | |
| Escala da operação | Tração-em | (85%~110%) nós +40℃ | |
| Liberação | (20%~75%) nós -5℃ | ||
| Poder médio da bobina da C.A. (VA) | Começo | 70 | |
| Mantimento | 8 | ||
| Classe da eficiência de poder | classe 3 | ||
| Perda térmica (W) | 2~3 | ||
| Tempo da atuação (Senhora) | Fim | 12~25 | |
| Ruptura | 5~20 | ||
| Fiação principal do circuito | fio flexível sem frio pressionando o terminal (㎟) |
1 vara | 1~4 |
| 2 varas | 1~4 | ||
| fio flexível com frio pressionando o terminal (㎟) |
1 vara | 1~4 | |
| 2 varas | 1~2.5 | ||
| Fio duro (㎟) | 1 vara | 1~4 | |
| 2 varas | 1~4 | ||
| Tamanho de fechamento do parafuso | M3.5 | ||
| Apertando o torque de fechamento (N.m) | 0,8 | ||
| Fiação do laço de controle | fio flexível sem frio pressionando o terminal (㎟) |
1 vara | 1~4 |
| 2 varas | 1~4 | ||
| fio flexível com frio pressionando o terminal (㎟) |
1 vara | 1~4 | |
| 2 varas | 1~2.5 | ||
| Fio duro (㎟) | 1 vara | 1~4 | |
| 2 varas | 1~4 | ||
| Tamanho de fechamento do parafuso | M3.5 | ||
| Apertando o torque de fechamento (N.m) | 0,8 |
||
Dimensão da instalação:
| Um máximo | B máximo | C máximo | a | b | ∅ |
| 57 | 86 | 95 | 40 | 48 | 4,5 |
