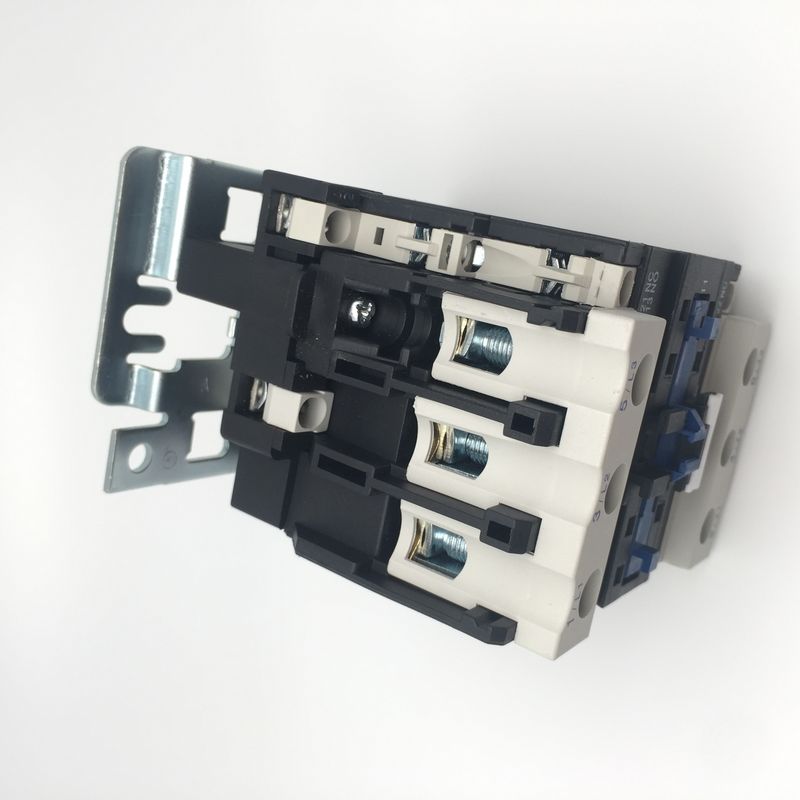

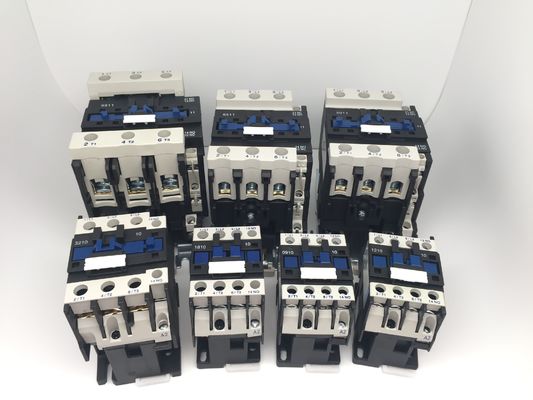

C.A. do ODM do OEM contator 40A 220v de 3 fases contator magnético de 380 VAC
Características:
Este produto é feito pela estrutura apta instantânea plástica completa e aproveita-se da elasticidade do plástico própria. Salvar o trabalho e o tempo e o material que não precisam o parafuso e a ferramenta especial de montar ou desmontar.
Combinado com o bloco auxiliar do contato, o atraso do temporizador & os dispositivos de bloqueio mecânicos etc., transforma-se o contator do atraso, contator de bloqueio mecânico. Com o relé térmico, é combinado no acionador de partida eletromagnético.
Modelo e implicação:
Parâmetros principais e desempenho técnico:
| Tipo | SC25 | ||
| Aquecimento avaliado (a) atual | 40 | ||
| Tensão de isolação avaliado (v) | 690 | ||
| O impacto avaliado suporta a tensão (os quilovolts) | 6 | ||
| Rated que faz a capacidade | 10le | ||
| Rated que quebra a capacidade | 8le | ||
| Polos | 3 | ||
| Contato auxiliar | NO/NC | ||
| A curto prazo suporte a corrente (A) | 10S | 200 | |
| Corrente de trabalho Rated (A) | 380V | AC-3 | 25 |
| AC-4 | 8,5 | ||
| 660V | AC-3 | 18 | |
| AC-4 | 4,4 | ||
| Capacidade AC-3 da fase 3 quilowatt do motor da esquilo-gaiola (AC-3) |
220V | 5,5 | |
| 380V | 11 | ||
| 660V | 15 | ||
| Frequência da operação (times/h) | Vida elétrica | AC-3 | 600 |
| AC-4 | 300 | ||
| Vida mecânica | 3600 | ||
| Vida elétrica (10000/times) | AC-3 | 100 | |
| AC-4 | 20 | ||
| Vida mecânica (10000/times) | 1000 | ||
| Tipo equipado do fusível | RT16-40 | ||
| Tensão de fonte avaliado do controle nós (V) | 50/60Hz | 12~480 | |
| Escala da operação | Tração-em | (85%~110%) nós +40℃ | |
| Liberação | (20%~75%) nós -5℃ | ||
| Poder médio da bobina da C.A. (VA) | Começo | 110 | |
| Mantimento | 11 | ||
| Classe da eficiência de poder | classe 3 | ||
| Perda térmica (W) | 3~4 | ||
| Tempo da atuação (Senhora) | Fim | 12~25 | |
| Ruptura | 5~20 | ||
| Fiação principal do circuito | fio flexível sem frio pressionando o terminal (㎟) |
1 vara | 1.5~10 |
| 2 varas | 1.5~6 | ||
| fio flexível com frio pressionando o terminal (㎟) |
1 vara | 1~6 | |
| 2 varas |
1~4 |
||
| Fio duro (㎟) | 1 vara | 1.5~6 | |
| 2 varas |
1.5~6 |
||
| Tamanho de fechamento do parafuso | M4 | ||
| Apertando o torque de fechamento (N.m) | 1,2 | ||
| Fiação do laço de controle | fio flexível sem frio pressionando o terminal (㎟) |
1 vara | 1~4 |
| 2 varas | 1~4 | ||
| fio flexível com frio pressionando o terminal (㎟) |
1 vara | 1~4 | |
| 2 varas | 1~2.5 | ||
| Fio duro (㎟) | 1 vara | 1~4 | |
| 2 varas | 1~4 | ||
| Tamanho de fechamento do parafuso | M3.5 | ||
| Apertando o torque de fechamento (N.m) | 0,8 |
||
| A instalação | A instalação do trilho ou do parafuso do ruído |
| Certificação | CE, CB, TUV |
| Padrão | IEC 60947-1, IEC 60947-4-1 |
| Vida de Machanical | 1000 |
| Frequência da operação | 300-1200 vezes/hora |
| Temperatura ambiental | -5℃~+40℃ |
| Prendendo a capacidade (milímetros) | 1.5-35 |
| Altura | ≤ 2000m |
| Grau da proteção | IP20 |
| Podem ser instalados com contatos auxiliares bloco, o relé do tempo e o bloco atual-limitado dos contatos, e o relé térmico | |
| Volume, de pouco peso pequenos, menos perda de poder, longa vida e segurança e confiança | |
| Pode ser equipado com o contato 1NO auxiliar ou o contato 1NC auxiliar (menos do que 32A), e o contato auxiliar auxiliar de 1NO contact+1NC (mais do que 40A). Além, pode ser equipado com o bloco auxiliar do contator F4 (2blocks ou 4blocks) | |
Dimensão da instalação:
| Um máximo | B máximo | C máximo | a | b | ∅ |
| 57 | 86 | 95 | 40 | 48 | 4,5 |
