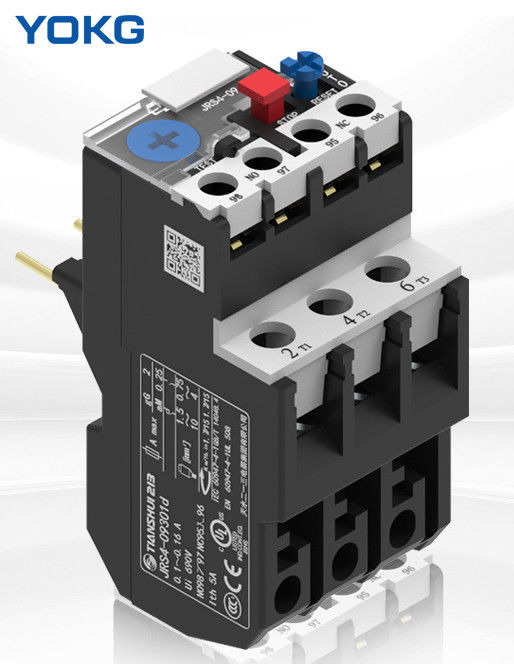

Relé térmico LR2-D13 da sobrecarga do OEM (JS28) N/O, relé de proteção da sobrecarga de N/C
Aplicação:
O relé térmico da série de LR2-D pode ser usado no circuito de 50Hz ou 60Hz, tensão de isolação avaliado 660V, avaliou 0.1-93A atual para proteger a ruptura da fase quando o motor elétrico é sobrecarga.
O relé tem a compensação diferente do mecanismo e de temperatura & pode ser pluged no contator da C.A. da série de HC-D. É o relé térmico o mais avançado nos anos noventa no mundo.
Especificações:
Parâmetro fundamental do ♦ do circuito principal
Tensão de isolação avaliado 660V do ♦
♦ Rated que trabalha 25,36,93A atual separadamente
♦ o selo do regulador da corrente de ajuste avaliado e do ajuste
Corrente do ♦ do componente térmico
Circuito auxiliar do ♦
O ♦ lá é um par de contato NENHUM e do NC com isolação elétrica
Frequência avaliado 50-60Hz do ♦
O ♦ usa o grupo, tensão de trabalho avaliado, aponta a corrente atual e avaliado térmica
| Tipo | Número | Ajustando a escala (A) | Para Contavtor |
| LR2-D13 | 1301 | 0,10~0,16 | CJX2-09~32 |
| 1302 | 0,16~0,25 | CJX2-09~32 | |
| 1303 | 0,25~0,40 | CJX2-09~32 | |
| 1304 | 0,40~0,63 | CJX2-09~32 | |
| 1305 | 0,63~1 | CJX2-09~32 | |
| 1306 | 1~1,6 | CJX2-09~32 | |
| 1307 | 1,6~2,5 | CJX2-09~32 | |
| 1308 | 2,5~4 | CJX2-09~32 | |
| 1310 | 4~6 | CJX2-09~32 | |
| 1312 | 5,5~8 | CJX2-12~32 | |
| 1314 | 7~10 | CJX2-18~32 | |
| 1316 | 9~13 | CJX2-25~32 | |
| 1321 | 12~18 | CJX2-25~32 | |
| 1322 | 17~25 | CJX2-32 |
Esboço & tamanho da montagem:
