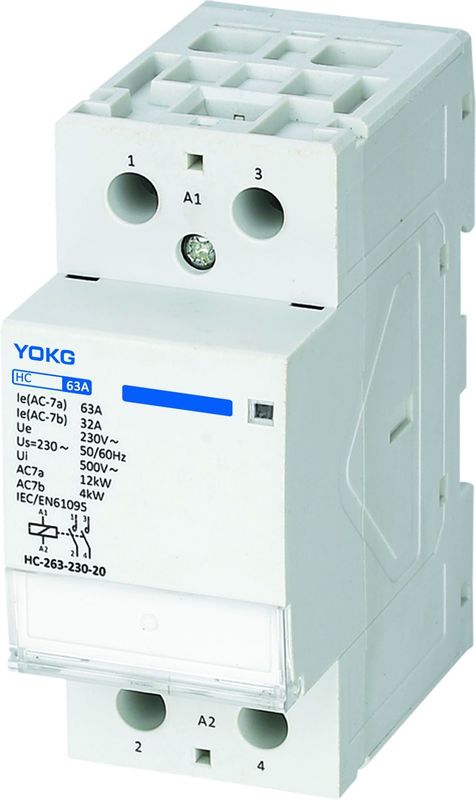

A C.A. bobina 2 Polo que ilumina o contator HC-263 4 Polo 63A 230V

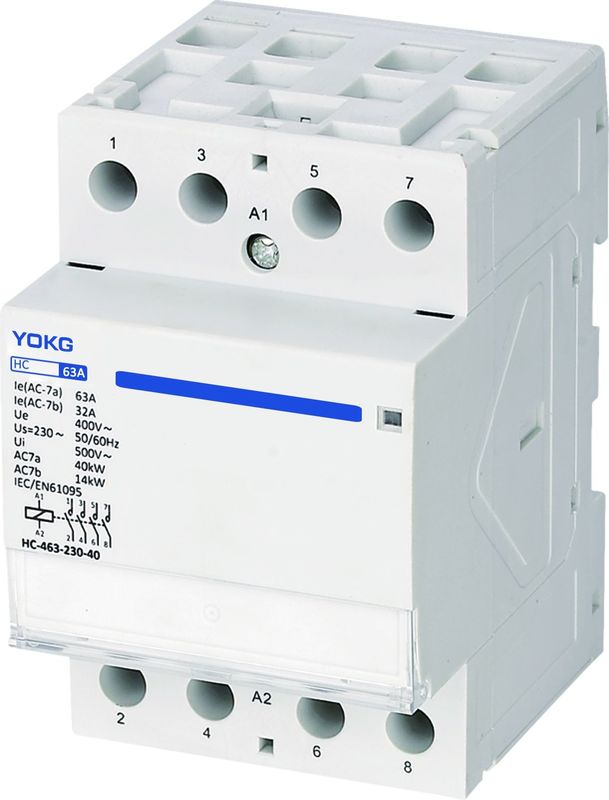

Contator HC-263 2P/4P 63A 230V da C.A. do agregado familiar para iluminar o controle novo

Aplicação:

O contator do agregado familiar da C.A. da série do ♦ HC (em seguida contator) é apropriado para usar nos circuitos até a C.A. avaliado da tensão de trabalho 400 V 50 hertz (ou 60 hertz), a corrente de trabalho avaliado até 63A, controlar dispositivos elétricos do agregado familiar e a baixa carga indutiva indutiva do carga do reactance e a micro do reactance do uso similar, pode igualmente limitado para controlar a carga de motor do agregado familiar de que o poder de controlo precisa de ser diminuído relativamente.

O ♦ este produtos aplica-se aos lugares tais como o agregado familiar, os hotéis, os apartamentos, etc. para realizar a automatização de dispositivos elétricos produzidos em grande escala do agregado familiar.

♦ em conformidade com IEC61095, GB17885

Modelo e definição:

Condições operacionais normais e condição da instalação:

♦ a temperatura do ar ambiental: -5~+40℃, média não mais do que +35℃ dentro de 24 horas.

Altura do ♦ (m): Para não exceder 2000 medidores

Condições atmosféricas do ♦: Quando a mais alta temperatura é +40℃, a humidade relativa do ar não deve ser mais alta de 50%. A humidade relativa mais alta dever ser permitida na temperatura mais baixa, por exemplo, na umidade de 90% quando o ℃ 20. As medidas especiais devem ser tomadas quando o orvalho condensado acontece ocasionalmente devido às mudanças de temperatura.

Grau de poluição do ♦: Classe 2

Categoria da instalação do ♦: II

Montagem do ♦: Na instalação do trilho de montagem do trilho TH35-7.5 do ruído

Grau da proteção do ♦: IP20

General:

Avaliação elétrica: até 25A, 40A, 63A, 100A                       Categoria da utilização: AC-1, AC-7a, AC-7b

Padrão: IEC/EN 61095                                               Vida elétrica 100.000, vida mecânica 1.000.000

HC-225/HC-240/HC-263: Ue=230V~                           HC-425/HC-440/HC-463: Ue=400V~

Escala da operação:

O contator puxará dentro confiantemente em qualquer valor entre 85% nos e 110%Us. 110% nós é o valor máximo e 85%Us é o valor do manimum.

O contator liberar-nos-á e quebrar--á completamente entre 75% e 20% nós. 20% nós é o valor máximo e 75%Us é o valor mínimo.

Desempenho apontado da operação:

Fazendo e quebrando a capacidade:

Vida mecânica:

Vida mecânica: 1 milhão vezes, ciclos de operação pela hora são 300 vezes.

Vida elétrica:

Vida elétrica: 100.000 vezes, ciclos de operação do máximo pelo dia são 100 vezes.

Produtos:

Os contatores do ♦ são dispositivos modulares do controle da estrutura nova, volume pequeno. Sua característica inclui a instalação do ruído-trilho, o tamanho modular, o projeto bonito, e a segurança. Pode aplicar a estrutura da inversão e ser combinada com o mini interruptor na caixa de iluminação.

♦ aplica o bom material de isolação, que melhoram o índice de segurança.

♦ tem a boa aparência e de baixo nível de ruído e é apropriado para o hotel e o hospital, etc.

Código de ordem do contator da casa de HC:
