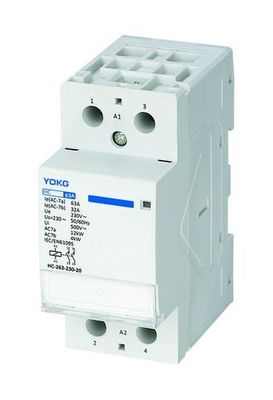

2 - contatores elétricos diminutos do contator 63amp da fase 1NO 1NC
Aplicação:
Os contatores elétricos do agregado familiar da série de HC são apropriados para aparelhos eletrodomésticos de controlo & usos similares baixa micro-carga, igualmente controlando os motores do agregado familiar que carregam, cujo o poder de controlo será reduzido, os produtos são usados para a família, o hotel, os lugares do apratment etc., e pode ser função automática realizada.
Modelo e definição:
Circunstâncias e condição da instalação:
♦ a temperatura do ar ambiental: -5~+40℃, média não mais do que +35℃ dentro de 24 horas.
Altura do ♦ (m): Para não exceder 2000 medidores
Condições atmosféricas do ♦: Quando a mais alta temperatura é +40℃, a humidade relativa do ar não deve ser mais alta de 50%. A humidade relativa mais alta dever ser permitida na temperatura mais baixa, por exemplo, na umidade de 90% quando o ℃ 20. As medidas especiais devem ser tomadas quando o orvalho condensado acontece ocasionalmente devido às mudanças de temperatura.
Grau de poluição do ♦: Classe 2
Categoria da instalação do ♦: II
Montagem do ♦: Na instalação do trilho de montagem do trilho TH35-7.5 do ruído
Grau da proteção do ♦: IP20
General:
Avaliação elétrica: até 25A, 40A, 63A, 100A Categoria da utilização: AC-1, AC-7a, AC-7b
Padrão: IEC/EN 61095 Vida elétrica 100.000, vida mecânica 1.000.000
HC-225/HC-240/HC-263: Ue=230V~ HC-425/HC-440/HC-463: Ue=400V~
Escala da operação:
O contator puxará dentro confiantemente em qualquer valor entre 85% nos e 110%Us. 110% nós é o valor máximo e 85%Us é o valor do manimum.
O contator liberar-nos-á e quebrar--á completamente entre 75% e 20% nós. 20% nós é o valor máximo e 75%Us é o valor mínimo.
Desempenho apontado da operação:
| Fazendo e quebrando a circunstância | ||||||
| Categoria da utilização | Ic/Ie | Ur/Ue | cos Φ | fazendo o tempo (a) s |
tempo do intervalo s |
ciclo de operação épocas |
| AC-7a | 1,0 | 1,05 | 0,80 | 0,05 | 10 | 30 000 |
| AC-7b | (c) | (b) | 0,45 | 0,05 | 10 | 30 000 |
| (a) se o contato se fechou completamente antes de quebrar outra vez, o tempo de fatura está permitido menos do que 0.05s. (b) para fazer o opertion Ur/Ue=1.0, para quebrar a operação Ur/Ue=0.17 (c) para fazer a operação Ic/Ie=6.0, para quebrar a operação Ic/Ie=1.0 |
||||||
Fazendo e quebrando a capacidade:
| Fazendo e quebrando a circunstância | ||||||
| Categoria da utilização | Ic/Ie | Ur/Ue | cos Φ | fazendo o tempo (a) s |
tempo do intervalo s |
ciclo de operação épocas |
| AC-7a | 1,5 | 1,05 | 0,80 | 0,05 | 10 | 50 |
| AC-7b | 8 | 1,05 | 0,45 | 0,05 | 10 | 50 |
Vida mecânica:
Vida mecânica: 1 milhão vezes, ciclos de operação pela hora são 300 vezes.
Vida elétrica:
Vida elétrica: 100.000 vezes, ciclos de operação do máximo pelo dia são 100 vezes.
Produtos:

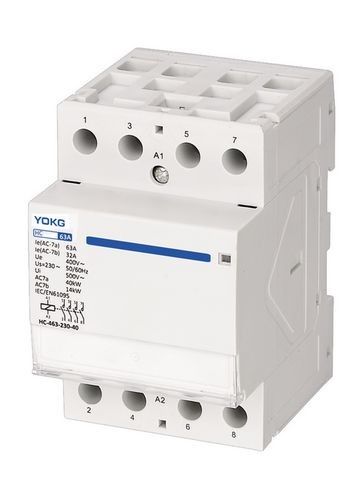

Os contatores do ♦ são dispositivos modulares do controle da estrutura nova, volume pequeno. Sua característica inclui a instalação do ruído-trilho, o tamanho modular, o projeto bonito, e a segurança. Pode aplicar a estrutura da inversão e ser combinada com o mini interruptor na caixa de iluminação.
♦ aplica o bom material de isolação, que melhoram o índice de segurança.
♦ tem a boa aparência e de baixo nível de ruído e é apropriado para o hotel e o hospital, etc.
Código de ordem do contator da casa de HC:
| 63A | 2P | 4P |
| 24V | HC-263-24-10 | HC-463-24-30 |
| HC-263-24-20 | HC-463-24-40 | |
| HC-263-24-11 | HC-463-24-31 | |
| HC-263-24-02 | HC-463-24-22 | |
| HC-463-24-04 | ||
| 48V | HC-263-48-10 | HC-463-48-30 |
| HC-263-48-20 | HC-463-48-40 | |
| HC-263-48-11 | HC-463-48-31 | |
| HC-263-48-02 | HC-463-48-22 | |
| HC-463-48-04 | ||
| 110V | HC-263-110-10 | HC-463-110-30 |
| HC-263-110-20 | HC-463-110-40 | |
| HC-263-110-11 | HC-463-110-31 | |
| HC-263-110-02 | HC-463-110-22 | |
| HC-463-110-04 | ||
| 230V | HC-263-230-10 | HC-463-230-30 |
| HC-263-230-20 | HC-463-230-40 | |
| HC-263-230-11 | HC-463-230-31 | |
| HC-263-230-02 | HC-463-230-22 | |
| HC-463-230-04 |
