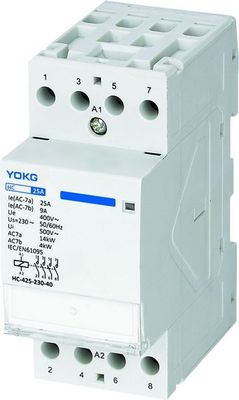

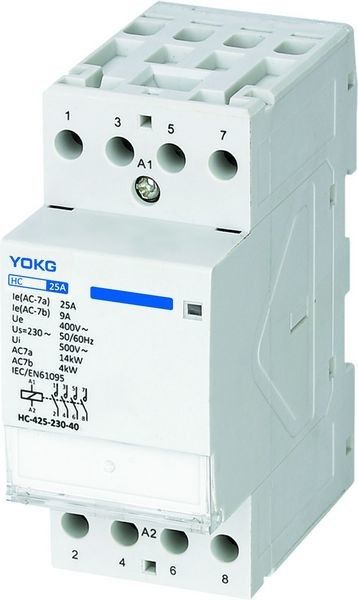

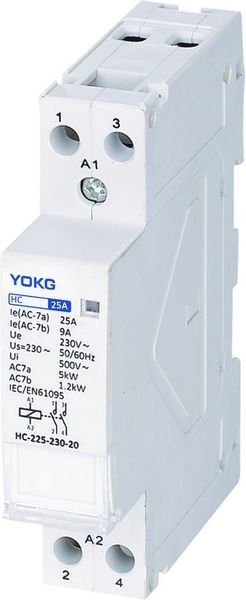

Contator modular de cobre de prata plástico 2P 4P 25A 48V 230V para iluminar o sistema de controlo
Aplicação de sistema:
O contator do agregado familiar da C.A. da série do ♦ HC (em seguida contator) é apropriado para usar nos circuitos até a C.A. avaliado da tensão de trabalho 400 V 50 hertz (ou 60 hertz), a corrente de trabalho avaliado até 63A, controlar dispositivos elétricos do agregado familiar e a baixa carga indutiva indutiva do carga do reactance e a micro do reactance do uso similar, pode igualmente limitado para controlar a carga de motor do agregado familiar de que o poder de controlo precisa de ser diminuído relativamente.
O ♦ este produtos aplica-se aos lugares tais como o agregado familiar, os hotéis, os apartamentos, etc. para realizar a automatização de dispositivos elétricos produzidos em grande escala do agregado familiar.
♦ em conformidade com IEC61095, GB17885
Modelo e definição:
Condições operacionais normais e condição da instalação:
♦ a temperatura do ar ambiental: -5~+40℃, média não mais do que +35℃ dentro de 24 horas.
Altura do ♦ (m): Para não exceder 2000 medidores
Condições atmosféricas do ♦: Quando a mais alta temperatura é +40℃, a humidade relativa do ar não deve ser mais alta de 50%. A humidade relativa mais alta dever ser permitida na temperatura mais baixa, por exemplo, na umidade de 90% quando o ℃ 20. As medidas especiais devem ser tomadas quando o orvalho condensado acontece ocasionalmente devido às mudanças de temperatura.
Grau de poluição do ♦: Classe 2
Categoria da instalação do ♦: II
Montagem do ♦: Na instalação do trilho de montagem do trilho TH35-7.5 do ruído
Grau da proteção do ♦: IP20
General:
OEM | Disponível |
Categoria da utilização | AC-1, AC-7a, AC-7b |
Montagem | Na instalação do trilho de montagem do trilho TH35-7.5 do ruído |
Frequência avaliado | 50/60 de hertz |
Material | Cobre de prata plástico do padrão alto |
Grau da proteção | IP20 |
Vida de Mechniacal | Vida elétrica 100000, vida mecânica 1000000 |
Avaliação elétrica | até 25A, 40A, 63A, 100A |
Padrão | IEC/EN 61095 |
Desempenho apontado da operação:
Fazendo e quebrando a circunstância | ||||||
Categoria da utilização | Ic/Ie | Ur/Ue | cos Φ | fazendo o tempo (a) s |
tempo do intervalo s |
ciclo de operação épocas |
AC-7a | 1,0 | 1,05 | 0,80 | 0,05 | 10 | 30 000 |
AC-7b | (c) | (b) | 0,45 | 0,05 | 10 | 30 000 |
(a) se o contato se fechou completamente antes de quebrar outra vez, o tempo de fatura está permitido menos do que 0.05s. (b) para fazer o opertion Ur/Ue=1.0, para quebrar a operação Ur/Ue=0.17 (c) para fazer a operação Ic/Ie=6.0, para quebrar a operação Ic/Ie=1.0 |
Fazendo e quebrando a capacidade:
Fazendo e quebrando a circunstância | ||||||
Categoria da utilização | Ic/Ie | Ur/Ue | cos Φ | fazendo o tempo (a) s |
tempo do intervalo s |
ciclo de operação épocas |
AC-7a | 1,5 | 1,05 | 0,80 | 0,05 | 10 | 50 |
AC-7b | 8 | 1,05 | 0,45 | 0,05 | 10 | 50 |
Produtos:
Os contatores do ♦ são dispositivos modulares do controle da estrutura nova, volume pequeno. Sua característica inclui a instalação do ruído-trilho, o tamanho modular, o projeto bonito, e a segurança. Pode aplicar a estrutura da inversão e ser combinada com o mini interruptor na caixa de iluminação.
♦ aplica o bom material de isolação, que melhoram o índice de segurança.
♦ tem a boa aparência e de baixo nível de ruído e é apropriado para o hotel e o hospital, etc.
Código de ordem do contator da casa de HC:
25A | 2P | 4P |
24V | HC-225-24-10 | HC-425-24-30 |
HC-225-24-20 | HC-425-24-40 | |
HC-225-24-11 | HC-425-24-31 | |
HC-225-24-02 | HC-425-24-22 | |
HC-425-24-04 | ||
48V | HC-225-48-10 | HC-425-48-30 |
HC-225-48-20 | HC-425-48-40 | |
HC-225-48-11 | HC-425-48-31 | |
HC-225-48-02 | HC-425-48-22 | |
HC-425-48-04 | ||
110V | HC-225-110-10 | HC-425-110-30 |
HC-225-110-20 | HC-425-110-40 | |
HC-225-110-11 | HC-425-110-31 | |
HC-225-110-02 | HC-425-110-22 | |
HC-425-110-04 | ||
230V | HC-225-230-10 | HC-425-230-30 |
HC-225-230-20 | HC-425-230-40 | |
HC-225-230-11 | HC-425-230-31 | |
HC-225-230-02 | HC-425-230-22 | |
HC-425-230-04 |
