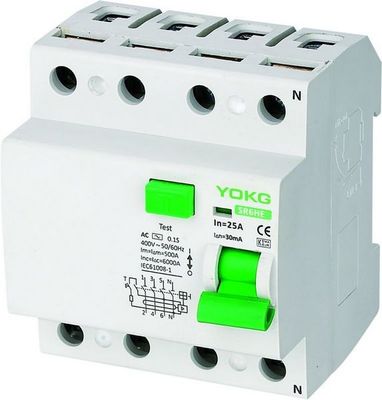

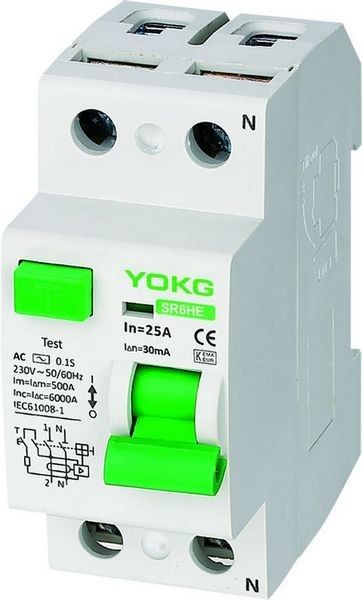

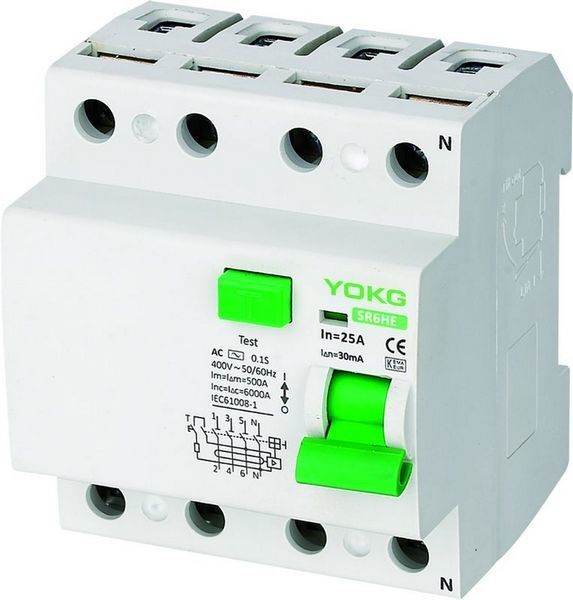

Protetor eletrônico 2P do agregado familiar do interruptor SR6HE 63A do escapamento, 4P
Função:
O ♦ controla circuitos elétricos
O ♦ protege povos contra contatos indiretos e a proteção adicional contra contatos diretos
O ♦ protege as instalações contra o perigo de fogo devido às falhas da isolação
Os interruptores atuais residuais do ♦ são usados no abrigo, no setor terciário e na indústria
O ♦ apoia a instalação do Ruído-trilho de 35mm
Seleção:
Formulário de onda detectável do ♦
Tipo da C.A. do ♦
♦ um tipo
RCCB para que tropeçar assegurou para correntes alternas sinusoidaas residuais e correntes diretas de pulsação residuais, se de repente aplicado ou retardando a aumentação, símbolo
Especificações:
Polos | 2P, 4P |
Especificação elétrica | |
(a) atual avaliado dentro | 16-63A |
Tensão de trabalho (v) Rated Ue | 2P: 230, 4P: 400 |
Tensão isolada Rated (v) Ui | 500 |
O impulso suporta a tensão (quilovolt) Uimp | 6 |
Rated procura um caminho mais curto a quebra da capacidade (kA) Inc/In△ | 6 |
Corrente residual avaliado (miliampère) dentro△ | 10,30,100,300 |
Resíduo avaliado que faz e que quebra a capacidade (a) Im△ | 1000 |
tipo de trabalho atual residual | C.A., AC+S, A |
tipo atual residual da proteção | Eletrônico |
Tensão dielétrica do teste (quilovolts) | 2,5 |
Valor padrão mecânico da vida útil | 4000 |
(OC) valor padrão elétrico | 2000 |
Controle e indicação | |
Liberação da derivação (SHT) | NENHUNS |
Liberação do Undervoltage (UVT) | NENHUNS |
Contato auxiliar (AUXILIAR) | NENHUNS |
Indicador de posição do contato | NENHUNS |
Indicação da falha | DEFEITO |
Conexão e instalação | |
Temperatura ambiental (com média diária ≤35℃) | -5℃ ~ +40℃ |
Grau da proteção todos os lados | IP40 |
terminal da conexão | IP20 |
Fio (m㎡) | 16 |
Barra (m㎡) | 25 |
Montagem | Cabo/barra |
Proveja a temperatura para ajustar-se do elemento térmico | 30 |
Grau de poluição | 2 |
Temperatura de armazenamento (℃) | -25℃ ~ +70℃ |
Conexão | Parte superior |
Dimensões (milímetro) a (2P/4P) | 35/70 |
b (2P/4P) | 81/81 |
c (2P/4P) | 77.5/77.5 |
Sensibilidade de tropeço:
♦ 30 miliampères--proteção adicional contra o contato direto
♦ 100mA--coordenado com o sistema da terra de acordo com a fórmula In<50/R, para fornecer a proteção contra contatos indiretos
♦ 300mA, proteção contra contatos indiretos, também nós perigo de fogo
Tempo de tropeço:
♦ instantâneo
Assegura o tropeço instantâneo (sem tempo de atraso)
Atraso de curto período de tempo do ♦
Assegura todo o tropeço pelo menos de 10ms
♦ seletivo
Assegura a discriminação total com um RCD nonselective colocado rio abaixo
Diagrama de conexão:
O diagrama da linha da distribuição:
