Detalhes do produto:
|
| Nome do produto: | protetor do escapamento, RCBO | Quebrando a capacidade: | 10kA |
|---|---|---|---|
| Ampère: | 16-100A | Tensão avaliado: | 230V, C.A. 400V |
| Corrente residual avaliado: | 10mA, 30mA, 100mA, 300mA | Tipo da proteção: | Eletrônico |
| Realçar: | Interruptor do escapamento de RCBO,Interruptor PR8NE do escapamento,300mA RCBO 6kA |
||

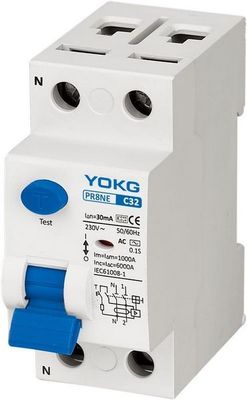

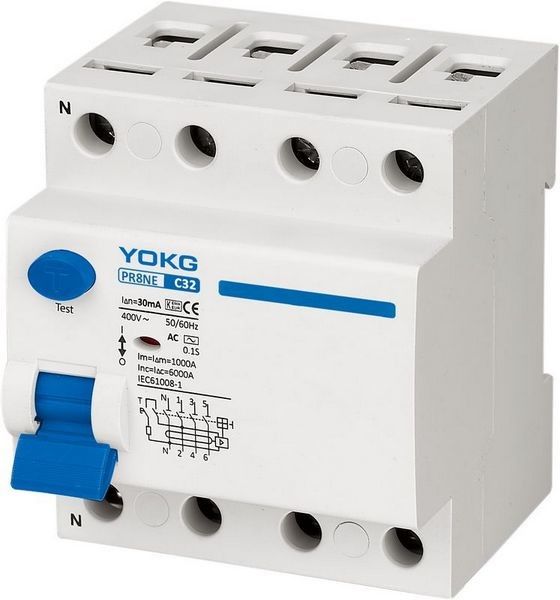

Interruptor eletrônico PR8NE 300mA do escapamento de RCBO 6kA
Função:
O ♦ controla circuitos elétricos
O ♦ protege povos contra contatos indiretos e a proteção adicional contra contatos diretos
O ♦ protege as instalações contra o perigo de fogo devido às falhas da isolação
Os interruptores atuais residuais do ♦ são usados no abrigo, no setor terciário e na indústria
O ♦ apoia a instalação do Ruído-trilho de 35mm
Seleção:
Formulário de onda detectável do ♦
Tipo da C.A. do ♦
RCCB que tropeçar é assegurado para correntes alternas sinusoidaas residuais, se de repente aplicado ou lentamente aumentando, símbolo
♦ um tipo
RCCB para que tropeçar assegurou para correntes alternas sinusoidaas residuais e correntes diretas de pulsação residuais, se de repente aplicado ou retardando a aumentação, símbolo
Sensibilidade de tropeço:
♦ 30 miliampères--proteção adicional contra o contato direto
♦ 100mA--coordenado com o sistema da terra de acordo com a fórmula In<50/R, para fornecer a proteção contra contatos indiretos
♦ 300mA, proteção contra contatos indiretos, também nós perigo de fogo
Tempo de tropeço:
♦ instantâneo
Assegura o tropeço instantâneo (sem tempo de atraso)
Atraso de curto período de tempo do ♦
Assegura todo o tropeço pelo menos de 10ms
♦ seletivo
Assegura a discriminação total com um RCD nonselective colocado rio abaixo
Diagrama de conexão:
O diagrama da linha da distribuição:
Especificações:
| Polos | 2P, 4P |
| Especificação elétrica | |
| (a) atual avaliado dentro | 16-100A |
| Tensão de trabalho (v) Rated Ue | 2P: 230, 4P: 400 |
| Tensão isolada Rated (v) Ui | 500 |
| O impulso suporta a tensão (quilovolt) Uimp | 6 |
| Rated procura um caminho mais curto a quebra da capacidade (kA) Inc/In△ | 6 |
| Corrente residual avaliado (miliampère) dentro△ | 10,30,100,300 |
| Resíduo avaliado que faz e que quebra a capacidade (a) Im△ | 1000 |
| tipo de trabalho atual residual | C.A., AC+S, A |
| tipo atual residual da proteção | Eletrônico |
| Tensão dielétrica do teste (quilovolts) | 2,5 |
| Valor padrão mecânico da vida útil | 4000 |
| (OC) valor padrão elétrico | 2000 |
| Controle e indicação | |
| Liberação da derivação (SHT) | NENHUNS |
| Liberação do Undervoltage (UVT) | NENHUNS |
| Contato auxiliar (AUXILIAR) | NENHUNS |
| Indicador de posição do contato | NENHUNS |
| Indicação da falha | DEFEITO |
| Conexão e instalação | |
| Temperatura ambiental (com média diária ≤35℃) | -5℃ ~ +40℃ |
| Grau da proteção todos os lados | IP40 |
| terminal da conexão | IP20 |
| Fio (m㎡) | 35 |
| Barra (m㎡) | 35 |
| Montagem | Cabo/barra |
| Proveja a temperatura para ajustar-se do elemento térmico | 30 |
| Grau de poluição | 2 |
| Temperatura de armazenamento (℃) | -25℃ ~ +70℃ |
| Conexão | Parte superior |
| Dimensões (milímetro) a (2P/4P) | 36/72 |
| b (2P/4P) | 84/84 |
| c (2P/4P) | 79.5/79.5 |
