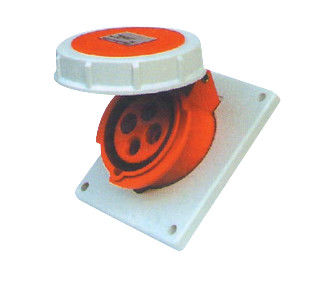

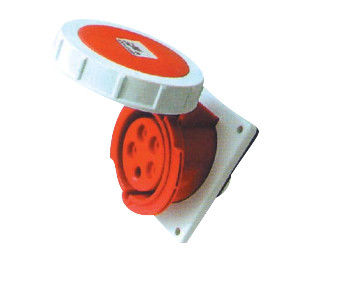

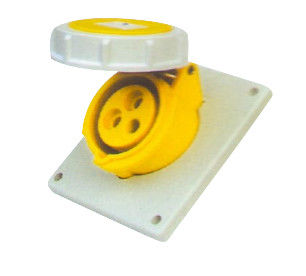

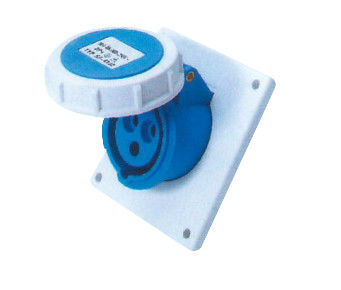

Montagem de painel de Ip67 16 ampère 3 Pin Industrial Socket Female Angled
Aplicação:
Os soquetes industriais têm a instalação fácil, a longa vida e características altas da confiança. São amplamente utilizados na indústria da máquina, na indústria do guindaste, na indústria da construção civil, nos trens e nos carros.
Os casos e as entradas são feitos do nylon plástico de primeira qualidade 66. O material tem a capacidade extremamente boa da isolação e é bens velhos até +120°C, resistente inquebráveis, wearable contra o óleo, a gasolina e a água salgada, quase o não-envelhecimento, extremamente a frio-prova e a respingo-prova.
Atual (A): 16A/32A
Tensão (V): 110-130V ~
Polos: 2P+E
Código: YG4132-4, YG4232-4
Grau da proteção: IP67
| Posição do contato da terra | 4h | ||
| (a) atual avaliado | 63 | 125 | |
| Polo | 3 | ||
| Dimensão (milímetros) | a | 93 | 93 |
| b | 101 | 101 | |
| c | 78 | 78 | |
| d | 86 | 86 | |
| e | 33 | 40 | |
| f | 52 | 63 | |
| g | 70 | 72 | |
| h | 77 | 83 | |
| i | 5,5 | 5,5 | |
| Área de seção transversal nominal do cabo (㎟) | 1-2.5 | 2.5-6 | |
------------------------------------------------------------------------------
Atual (A): 16A/32A
Tensão (V): 220-240V ~
Polos: 2P+E
Código: YG4132, YG4232
Grau da proteção: IP67
| Posição do contato da terra | 6h | ||
| (a) atual avaliado | 63 | 125 | |
| Polo | 3 | ||
| Dimensão (milímetros) | a | 93 | 93 |
| b | 101 | 101 | |
| c | 78 | 78 | |
| d | 86 | 86 | |
| e | 33 | 40 | |
| f | 52 | 63 | |
| g | 70 | 72 | |
| h | 77 | 83 | |
| i | 5,5 | 5,5 | |
| Área de seção transversal nominal do cabo (㎟) | 1-2.5 | 2.5-6 | |
---------------------------------------------------------------------------------------------------
Atual (A): 16A/32A
Tensão (V): 380-415V~
Polos: 3P+E
Código: YG4142, YG4242
Grau da proteção: IP67
| Posição do contato da terra | 6h | ||
| (a) atual avaliado | 63 | 125 | |
| Polo | 3 | ||
| Dimensão (milímetros) | a | 93 | 93 |
| b | 101 | 101 | |
| c | 78 | 78 | |
| d | 86 | 86 | |
| e | 33 | 40 | |
| f | 52 | 63 | |
| g | 70 | 72 | |
| h | 77 | 83 | |
| i | 5,5 | 5,5 | |
| Área de seção transversal nominal do cabo (㎟) | 1-2.5 | 2.5-6 | |
------------------------------------------------------------------------------------------------------
Atual (A): 16A/32A
Tensão (V): 220-380V~/240-415V~
Polos: 3P+N+E
Código: YG4152, YG4252
Grau da proteção: IP67
| Posição do contato da terra | 6h | ||
| (a) atual avaliado | 63 | 125 | |
| Polo | 3 | ||
| Dimensão (milímetros) | a | 93 | 93 |
| b | 101 | 101 | |
| c | 78 | 78 | |
| d | 86 | 86 | |
| e | 33 | 40 | |
| f | 52 | 63 | |
| g | 70 | 72 | |
| h | 78 | 83 | |
| i | 5,5 | 5,5 | |
| Área de seção transversal nominal do cabo (㎟) | 1-2.5 | 2.5-6 | |
