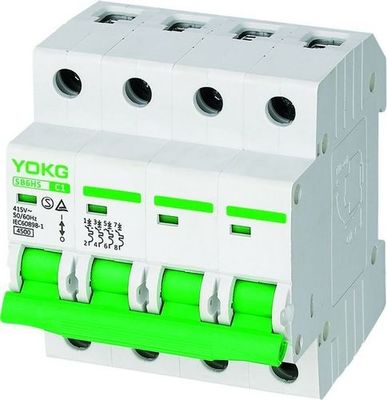

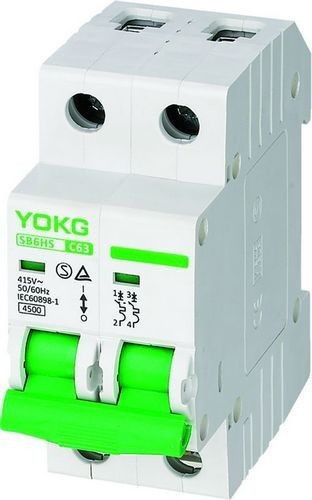

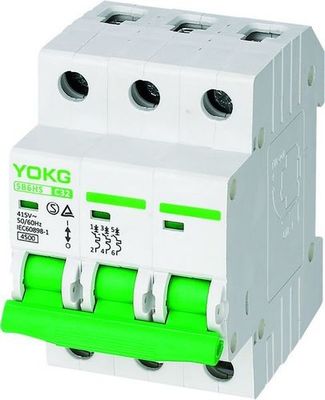

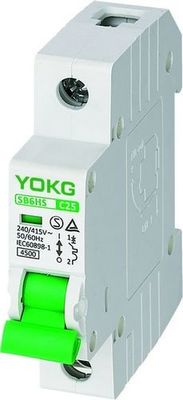

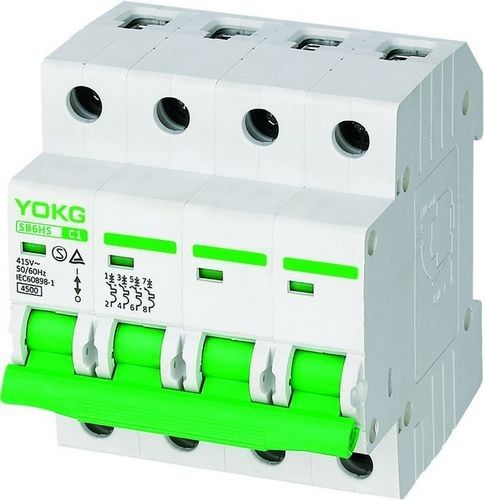

Fase monofásica 10A de 4.5KA Mini Circuit Breaker SB6HS, dispositivo elétrico de 63A MCB
Aplicação:
O ♦ procura um caminho mais curto a proteção
Função do isolamento do ♦
O ♦ sobrecarrega a proteção
Função da indicação do ♦ da posição do contato
O ♦ apoia a instalação do Ruído-trilho de 35mm
Tipo prendendo que parte entrante do apoio do ♦ e inferior, ou tipo prendendo que parte entrante e superior inferior superior
♦ capaz de selecionar acessórios elétricos e de conseguir a indicação distante da condição de MCB; tropeço da quebra, o fechado, e da falha
♦ capaz de selecionar acessórios elétricos e de realizar a proteção da sob-tensão e da sobretensão de MCB e da liberação distante da derivação
Característica de tropeço instantânea:
O interruptor SB6 é projetado para a proteção de circuitos da distribuição e de ramo, tendo a carga diferente;
Curva B do ♦----O dispositivo não deve trabalhar em 0,1 segundos na corrente 3 dentro; na corrente 5 no deve trabalhar em menos do que 0.1S
Curva C do ♦---- O dispositivo não deve trabalhar em 0,1 segundos na corrente 5 dentro; na corrente 10 no deve trabalhar em menos do que 0.1S
Curva D do ♦---- O dispositivo não deve trabalhar em 0,1 segundos na corrente 10 dentro; na corrente 20 no deve trabalhar em menos do que 0.1S
Características de funcionamento da sobrecarga:
| Não. | Corrente avaliado da liberação (a) | Estado inicial | Corrente do teste | Tempo especificado | Resulte para ser obtido | Observações |
| 1 | 1~63 | estado do código | 1,13 dentro | ≤ 1h de t | Não-viagem | |
| 2 | 1~63 | em cima do teste precedente | 1,45 dentro | t < 1h | viagem | ajuste atual até o valor especificado firmemente em 5s |
| 3 | No ≤ 32 | estado do código | 2,55 dentro | 1s <t <60s | viagem | |
| > em 32 | estado do código | 2,55 dentro | 1s <t <120s | viagem | ||
| 4 | 1~63 | estado do código | 3 dentro | t ≤0.1s | Não-viagem | B |
| 1~63 | estado do código | 5 dentro | t <0.1s | viagem | B | |
| 1~63 | estado do código | 5 dentro | t ≤0.1s | Não-viagem | C | |
| 1~63 | estado do código | 10 dentro | t <0.1s | viagem | C | |
| 1~63 | estado do código | 10 dentro | t ≤0.1s | Não-viagem | Tipo de D | |
| 1~63 | estado do código | 20 dentro | t <0.1s | viagem | Tipo de D |
O número de Polos:
Dimensões:
Especificações:
| Polos | 1P, 1P+N, 2P, 3P, 3P+N, 4P |
| Especificação elétrica | |
| Atual avaliado (A) dentro | 1-63 |
| Frequência avaliado (hertz) | 50/60 |
| Tensão de trabalho Rated (V) Ue | 1P: 230/400~, 2/3/4P: 400~ |
| Tensão isolada Rated (V) Ui | 500 |
| O impulso suporta a tensão (quilovolt) Uimp | 6 |
| Rated procura um caminho mais curto a quebra da CIN da capacidade (KA) |
4,5 |
| Tipo de tropeço instantâneo | B, C, D |
| Tensão de trabalho máxima Umax | 440 |
| Tensão de trabalho mínima Umin | 12 |
| Tensão dielétrica do teste (quilovolts) | 2 |
| Valor padrão mecânico da vida útil | 10000 |
| (OC) valor padrão elétrico | 4000 |
| Controle e indicação: | |
| Liberação da derivação (SHT) | Opcional |
| Liberação do Undervoltage (UVT) | Opcional |
| Contato auxiliar (AUXILIAR) | Opcional |
| Contato do alarme (ALT) | Opcional |
| Indicador de posição do contato | Defeito |
| Indicação da falha | Nenhum |
| Conexão e instalação: | |
| Temperatura ambiental (com average≤35℃ diário) | -5℃~+40℃ |
| Grau da proteção todos os lados | IP40 |
| Terminal da conexão | IP20 |
| Fio (㎟) | 16 |
| Barra (㎟) | 16 |
| Montagem | Cabo/barra |
| Grau de poluição | 2 |
| Proveja a temperatura para ajustar-se do elemento térmico (o ℃) | 30 |
| Temperatura de armazenamento (℃) | -25℃~+70℃ |
| Apertando o torque | 3,0 |
| Conexão | Superior e inferior |
| Dimensões (milímetros) a (1P/2P/3P/4P) | 17.5/35/52.5/70 |
| b (1P/2P/3P/4P) |
83/83/83/83 |
| (WxHxL) c (1P/2P/3P/4P) | 67/67/67/67 |
