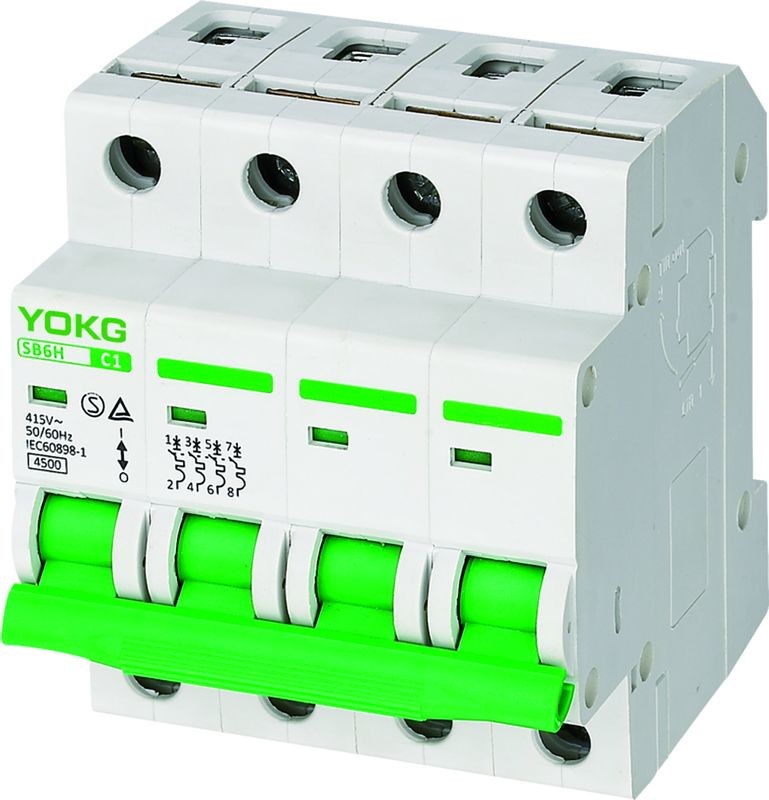

IP40 Mini Circuit Breaker interno 10KA SB6H 4P 3p 40a 10ka

100PCS
MOQ
Negotiable
preço
IP40 Mini Circuit Breaker interno 10KA SB6H 4P 3p 40a 10ka
Características Galeria Descrição de produto Peça umas citações
Características
Especificações
Quebrando a capacidade: 4.5KA
Polos: 1P, 1P+N, 2P, 3P, 3P+N, 4P
Aplicação: Agregado familiar
Padrão: IEC/EN60898-1, IEC/EN 60947-2
Corrente avaliado: 10A, 20A, 40A, 63A
Tipo de conexão terminal: Cabo, barra
Cor: Cerco branco, punho verde
Tipo: Interruptor diminuto
Realçar:

IP40 Mini Circuit Breaker interno

,

4P Mini Circuit Breaker 10KA

,

IP40 MCB 3p 40a 10ka

Informação básica
Lugar de origem: China
Marca: YOKG
Certificação: CE
Número do modelo: SB6H
Condições de Pagamento e Envio
Tempo de entrega: 15days ou depende de pedir QTYS
Termos de pagamento: L/C, D/P, T/T
Habilidade da fonte: 100000pcs pelo mês
Descrição de produto

IP40 interno Mini Circuit Breaker SB6H 3P, 4P 10KA MCB



Característica de tropeço instantânea:

O interruptor SB6 é projetado para a proteção de circuitos da distribuição e de ramo, tendo a carga diferente;

Curva B do ♦----O dispositivo não deve trabalhar em 0,1 segundos na corrente 3 dentro; na corrente 5 no deve trabalhar em menos do que 0.1S

Curva C do ♦---- O dispositivo não deve trabalhar em 0,1 segundos na corrente 5 dentro; na corrente 10 no deve trabalhar em menos do que 0.1S

Curva D do ♦---- O dispositivo não deve trabalhar em 0,1 segundos na corrente 10 dentro; na corrente 20 no deve trabalhar em menos do que 0.1S



Especificações:

Polos 1P, 1P+N, 2P, 3P, 3P+N, 4P
Especificação elétrica
Atual avaliado (A) dentro 1-63
Frequência avaliado (hertz) 50/60
Tensão de trabalho Rated (V) Ue 1P: 230/400~, 2/3/4P: 400~
Tensão isolada Rated (V) Ui 500
O impulso suporta a tensão (quilovolt) Uimp 6
Rated procura um caminho mais curto a quebra da CIN da capacidade (KA)



4,5

Tipo de tropeço instantâneo B, C, D
Tensão de trabalho máxima Umax 440
Tensão de trabalho mínima Umin 12
Tensão dielétrica do teste (quilovolts) 2
Valor padrão mecânico da vida útil 10000
(OC) valor padrão elétrico 4000
Controle e indicação:
Liberação da derivação (SHT) Opcional
Liberação do Undervoltage (UVT) Opcional
Contato auxiliar (AUXILIAR) Opcional
Contato do alarme (ALT) Opcional
Indicador de posição do contato Defeito
Indicação da falha Nenhum
Conexão e instalação:
Temperatura ambiental (com average≤35℃ diário) -5℃~+40℃
Grau da proteção todos os lados IP40
Terminal da conexão IP20
Fio (㎟) 16
Barra (㎟) 16
Montagem Cabo/barra
Grau de poluição 2
Proveja a temperatura para ajustar-se do elemento térmico (o ℃) 30
Temperatura de armazenamento (℃) -25℃~+70℃
Apertando o torque 3,0
Conexão Superior e inferior
Dimensões (milímetro) a (1P/2P/3P/4P) 17.5/35/52.5/70
IP40 Mini Circuit Breaker interno 10KA SB6H 4P 3p 40a 10ka 0 b (1P/2P/3P/4P) 83/83/83/83
(WxHxL) c (1P/2P/3P/4P) 67/67/67/67



Aplicação:



Mini Circuit Breaker interno pode ser usado para: Procurar um caminho mais curto a proteção, a função do isolamento, a proteção da sobrecarga, a função da indicação da posição do contato, a instalação do Ruído-trilho de 35mm, o tipo prendendo que parte entrante e inferior superior, ou o tipo prendendo que parte entrante e superior inferior, capaz de selecionar acessórios elétricos e de conseguir a indicação distante da condição de MCB; quebra, tropeço fechado, e da falha e acessórios elétricos seletos e para realizar a proteção da sob-tensão e da sobretensão de MCB e da liberação distante da derivação



IP40 Mini Circuit Breaker interno 10KA SB6H 4P 3p 40a 10ka 1



Características de funcionamento da sobrecarga:

Não. Corrente avaliado da liberação (a) Estado inicial Corrente do teste Tempo especificado Resulte para ser obtido Observações
1 1~63 estado do código 1,13 dentro ≤ 1h de t Não-viagem
2 1~63 em cima do teste precedente 1,45 dentro t < 1h viagem ajuste atual até o valor especificado firmemente em 5s
3 No ≤ 32 estado do código 2,55 dentro 1s <t <60s viagem
> em 32 estado do código 2,55 dentro 1s <t <120s viagem
4 1~63 estado do código 3 dentro t ≤0.1s Não-viagem B
1~63 estado do código 5 dentro t <0.1s viagem B
1~63 estado do código 5 dentro t ≤0.1s Não-viagem C
1~63 estado do código 10 dentro t <0.1s viagem C
1~63 estado do código 10 dentro t ≤0.1s Não-viagem Tipo de D
1~63 estado do código 20 dentro t <0.1s viagem Tipo de D

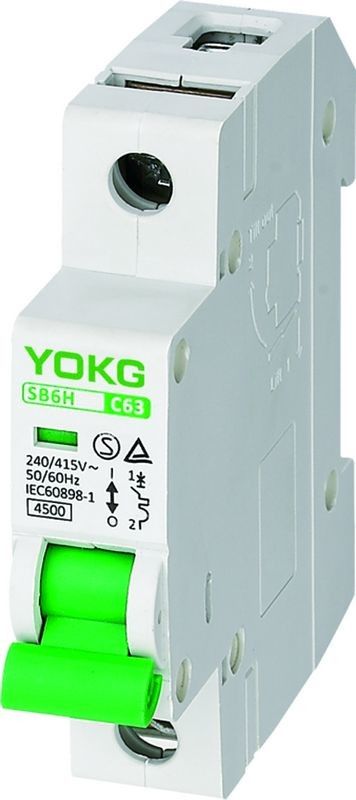

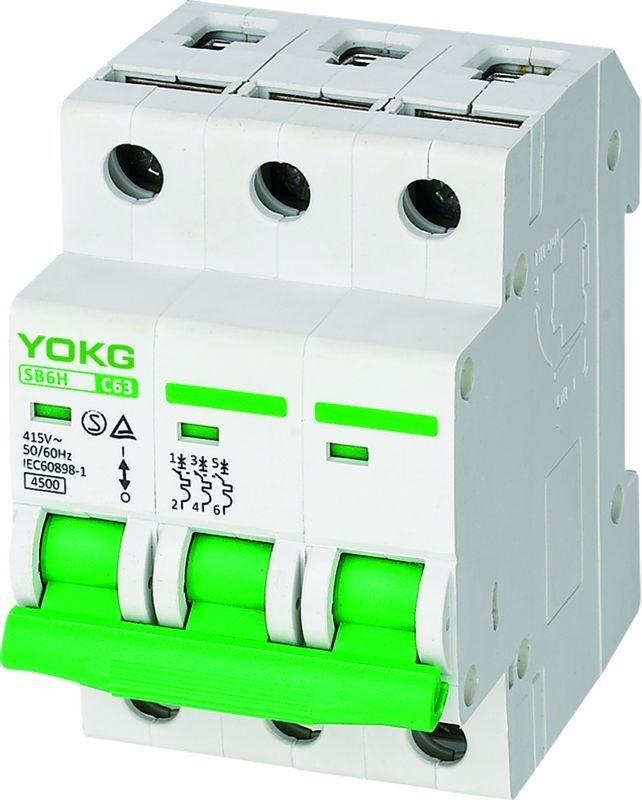

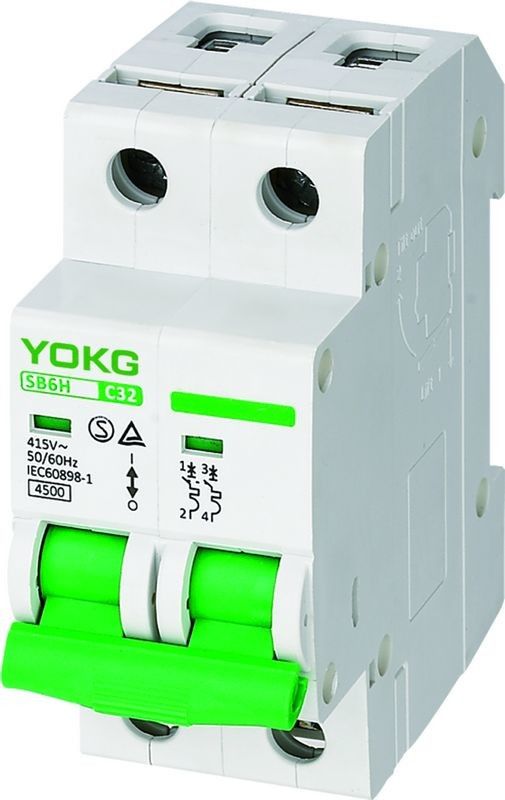

O número de Polos:

IP40 Mini Circuit Breaker interno 10KA SB6H 4P 3p 40a 10ka 2



Dimensões:

IP40 Mini Circuit Breaker interno 10KA SB6H 4P 3p 40a 10ka 3





IP40 Mini Circuit Breaker interno 10KA SB6H 4P 3p 40a 10ka 4IP40 Mini Circuit Breaker interno 10KA SB6H 4P 3p 40a 10ka 5IP40 Mini Circuit Breaker interno 10KA SB6H 4P 3p 40a 10ka 6IP40 Mini Circuit Breaker interno 10KA SB6H 4P 3p 40a 10ka 7
