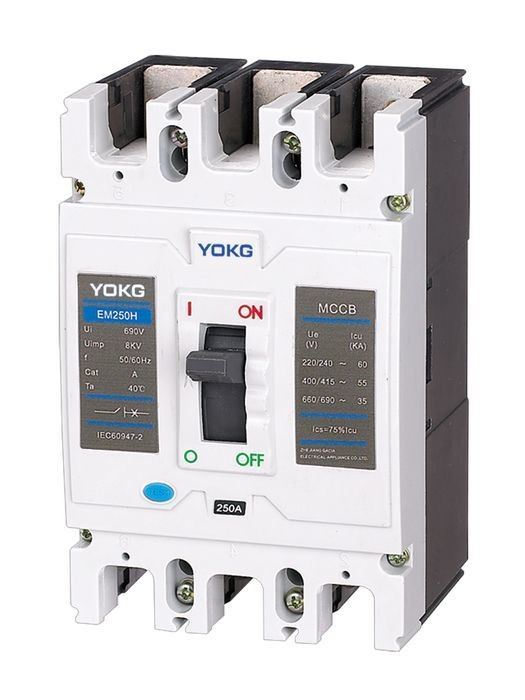

YOKG moldou o interruptor MCCB EM250N 1P do caso, 2P, 3P, 4P Ecomonic
Aplicação:
O interruptor moldado série do exemplo do EM do ♦ é aplicado com com tensão de isolamento avaliado 500V, avaliou a tensão de trabalho 690V na condição da C.A. (50/60) de hertz e usado para a troca rara. O MCCB está protegendo na sobrecarga, procura um caminho mais curto, e sob a situação da tensão para proteger o dispositivo de sistema e de poder de circuito de dano.
O ♦ O MCCB pode ser dividido em B, N, S, tipos de H de acordo com seu avaliado limitado procura um caminho mais curto a quebra da capacidade.
O ♦ O MCCB é vantajoso para seus corpo compacto, capacidade de quebra alta, arccasting curto e função aseismatic superior.
O ♦ O MCCB tem a função da isolação com sua marca”
“
O ♦ o produto cumpre com o IEC 60947-2, GB14048.2
Condições normais do installtion:
Altura do ♦ acima do nível do mar: ≤2000m
Temperatura média ambiental do ♦: ≤+40℃, ≥5℃
♦ pode resistir o efeito do ar úmido e o efeito da névoa de sal, da névoa do óleo e das bactérias da névoa.
♦ no lugar dentro do midium sem perigo da explosão e sem corrosão da caixa do metal, dano de gás da isolação
e poeira condutora
♦ nenhum dano da chuva e da neve
Grau de poluição do ♦: 3
Característica de tropeço:
| (a) atual de tropeço avaliado | (a) atual de tropeço E-magnético | Observações | un-trabalho (frio) de 1.05In duração (h) |
un-trabalho (quente) de 1.30In duração (h) |
| 10≤In≤63 | 10In x (1±20%) | Tipo da distribuição | ≥1 | ≤1 |
| 63≤In≤100 | 10In x (1±20%) | Tipo da distribuição | ≥2 | ≤2 |
| 100≤In≤800 | 5In x (1±20%) 10In x (1±20%) |
Tipo da distribuição | ≥2 | |
| 10≤In≤800 | 12In x (1±20%) | tipo da Motor-proteção | un-trabalho (frio) de 1.0In duração (h) |
un-trabalho (quente) de 1.20In duração (h) |
| ≥2 | ≤2 |
Especificações:
| Polos | 1P, 2P, 3P, 4P | ||
| Especificação elétrica | |||
| Nível de quadro avaliado Inm atual (A) | 250 | ||
| (a) atual avaliado dentro | 125.160.180.200.225 (250) | ||
| Tensão isolada Rated Ui (C.A.V) Ui | 690 | ||
| O impulso avaliado suporta a tensão (v) Uimp | 8000 | ||
| Tensão de trabalho Ue Rated (C.A.V) | 400/415 | ||
| Tipo de quebra | N | S | H |
| Rated limitada procura um caminho mais curto a quebra da capacidade Icu (o kA) | 35 | 50 | 65 |
| O funcionamento Rated procura um caminho mais curto a quebra da capacidade Icu (o kA) | 35 | 38 | 42,75 |
| Função do isolamento | |||
| Valor padrão mecânico da vida útil | 8500 | ||
| (OC) valor padrão elétrico | 1500 | ||
| Conexão e instalação | |||
| Grau da proteção Todos os lados | IP40 | ||
| Terminal do fio | IP20 | ||
| Prendendo o conjunto | Parte dianteira/traseiro | ||
| Conjunto de encaixe | □ | ||
| Fiação Conjunto da tração-para fora | - | ||
| Distância formando arcos (milímetros) | 0, ≤50 | ||
| Dimensões (milímetros) L | 165 | ||
| W |
72/107 | 142 | |
| (W x H x L) H | 72 | ||
