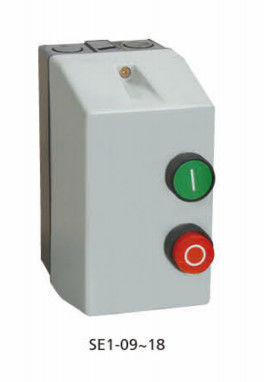

teclas magnéticas SE1-09~18 do contator da C.A. do acionador de partida de 9A 12 ampère 18A
Aplicação:
O acionador de partida magnético da série SE1 é usado principalmente no circuito da C.A. 50 hertz ou 60 hertz, a isolação avaliado de 440V, e a corrente avaliado até 95A, aplicam-se para começar o eletromotor e o estacionamento
Dados técnicos:
| Modelo | Funcionamento Rated atual |
Capacidade trifásica | Relé térmico de harmonização da sobrecarga | Escala de ajuste atual | ||
| 220V/230V | 380V/400V | 415V/440V | ||||
| SE1-09 | 9 | 2,2 | 4 | 4 | LR2-D1314 | 7~10 |
| SE1-12 | 12 | 3 | 5,5 | 5,5 | LR2-D1316 | 9~13 |
| SE1-18 | 18 | 4 | 7,5 | 9 | LR2-D1321 | 12~18 |
Imagens modelo do relé térmico da sobrecarga como o seguimento:
